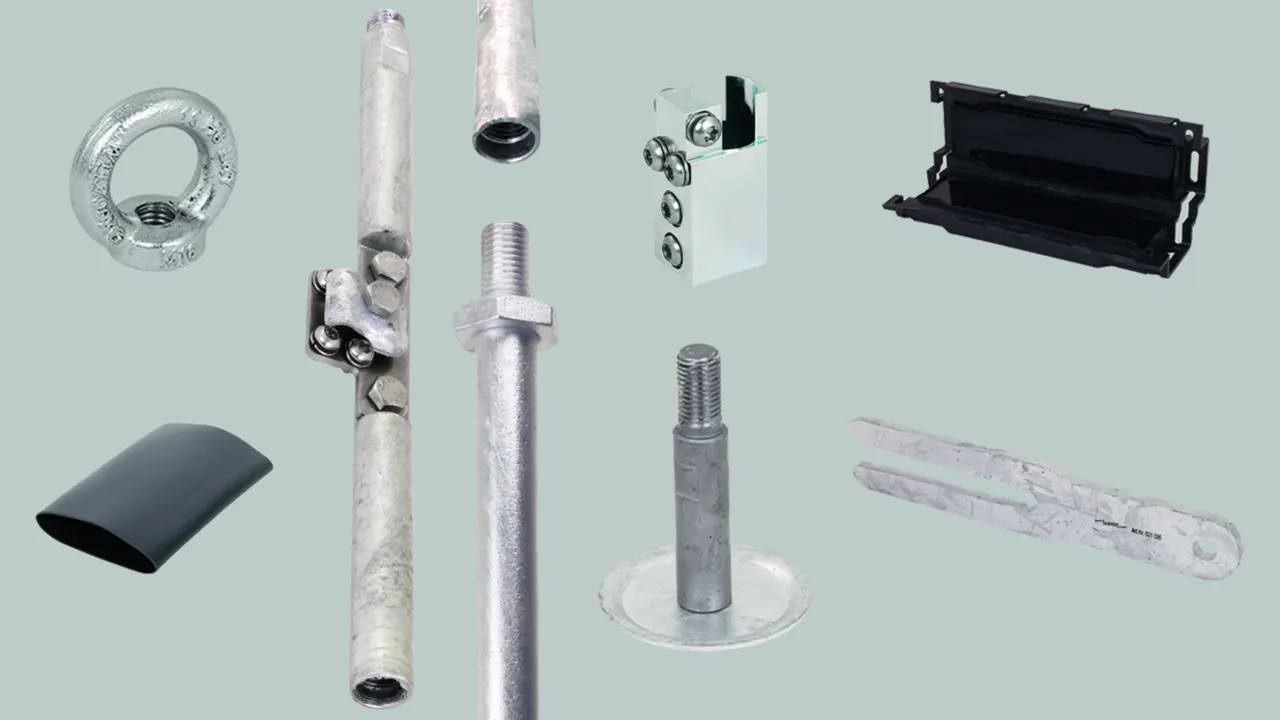

Dispersore di profondità avvitabile

Sistema completo per l’installazione di impianti di messa a terra conficcati fino a 99 m mediante foro con carotatrice, conformemente ai requisiti di bassissima resistenza di terra, ad es. 1-2 Ohm, in applicazioni su tubature o dovunque non si possa conficcare il dispersore di profondità. Dispersore con filettatura interna ed esterna M16 conforme ai requisiti della norma DIN EN 62561-2. Con dispositivo per la sospensione tramite foro trapanato.
  • Sistema collaudato secondo la norma DIN EN 62561-2
  • Lunghezze del dispersore variabili: 3,0 m / 1,5 m e 0,5 m per il montaggio ottimale con gru a trivella
  • Risparmio di tempo grazie alla tecnologia rapida di collegamento e introduzione
  • Numerosi accessori per il montaggio, la sigillatura e le connessioni, p. es. a un’unità di limitazione

Starter kit

Starter kit dispersore di profondità avvitabile

Utilizzo di 1 kit per ciascuna foratura, costituito da
1 connettore L 320 mm (art. n. 621 092)
2 dispersori di profondità avvitabili L 500 mm (art. n. 621 050)
1 elemento di base con piastra flangiata Ø 80 mm (art. n. 621 091)
1 dado con anello M16 (art. n. 621 097)
1 tubo termorestringente L 140 mm (art. n. 621 096)

1 Produit

Référence de la pièce 621090 SET STARTER KIT TE 20 M16 STTZN

GTIN 4013364501133, Clients tariffs no (UE): 85389099, Poids brut: 4.24 kg, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Starter kit per dispersore di profondità avvitabile
Starter kit, St/tZn, con filettatura M16, Ø 20 mm
1 connettore con piastra di connessione
1 dado con anello Fe/tZn M16
2 elementi intermedi 500 mm
1 elemento di base
1 tubo termorestringente
Materiale dispersore: Fe/tZn
Lunghezza picchetto: 500 mm
Diametro dispersore: 20 mm

Fabbricato: DEHN
Tipo: SET STARTER KIT TE 20 M16 STTZN
Art.: 621090
o similare.



Caractéristiques techniques

Materiale dispersore Fe/tZn
Lunghezza picchetto (l1) 500 mm
Diametro dispersore 20 mm

Le produit 621090 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 621090 a été ajouté au panier.

Aller à la boutique en ligne

Dispersore di profondità

Dispersore di profondità avvitabile Fe/tZn Ø 20 mm con filettatura M16 per l’installazione di impianti di messa a terra conficcati, ad es. in caso di terreno roccioso o per applicazioni su tubature.

3 Produits

Référence de la pièce 621050 TE 20 500 M16 STTZN

GTIN 4013364498976, Clients tariffs no (UE): 85389099, Poids brut: 1.21 kg, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Dispersore di profondità avvitabile Fe/tZn, lunghezza picchetto 500 mm, Ø 20 mm
Dispersore di profondità per l’installazione di
impianti di messa a terra conficcati, ad es. in caso di terreno roccioso
o per applicazioni su tubature.
Dispersore con filettatura interna ed esterna M16
conforme ai requisiti della norma
DIN EN 62561-2
Con dispositivo per
la sospensione tramite foro trapanato
Materiale: Fe/tZn
Lunghezza picchetto: 500 mm
Diametro dispersore: 20 mm
Filetto: M16
Portata di corrente di fulmine (10/350 µs): 100 kA
Corrente di corto circuito (AC 50 Hz / DC): 7,4 kA
Riferimento normativo: DIN EN 62561-2

Fabbricato: DEHN
Tipo: TE 20 500 M16 STTZN
Art.: 621050
o similare.

Certificats



Caractéristiques techniques

Materiale Fe/tZn
Lunghezza picchetto (l1) 500 mm
Diametro dispersore 20 mm
Filetto M16
Portata di corrente di fulmine (10/350 µs) (Iimp ) 100 kA
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,4 kA
Riferimento normativo DIN EN 62561-2

Le produit 621050 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 621050 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 621150 TE 20 1500 M16 STTZN

GTIN 4013364499065, Clients tariffs no (UE): 85389099, Poids brut: 3.66 kg, Prix unitaire: 6.00 pz.

Images

Plus d'informations

Dispersore di profondità avvitabile Fe/tZn, lunghezza picchetto 1500 mm, Ø 20 mm
Dispersore di profondità per l’installazione di
impianti di messa a terra conficcati, ad es. in caso di terreno roccioso
o per applicazioni su tubature.
Dispersore con filettatura interna ed esterna M16
conforme ai requisiti della norma
DIN EN 62561-2
Con dispositivo per
la sospensione tramite foro trapanato
Materiale: Fe/tZn
Lunghezza picchetto: 1500 mm
Diametro dispersore: 20 mm
Filetto: M16
Portata di corrente di fulmine (10/350 µs): 100 kA
Corrente di corto circuito (AC 50 Hz / DC): 7,4 kA
Riferimento normativo: DIN EN 62561-2

Fabbricato: DEHN
Tipo: TE 20 1500 M16 STTZN
Art.: 621150
o similare.

Certificats



Caractéristiques techniques

Materiale Fe/tZn
Lunghezza picchetto (l1) 1500 mm
Diametro dispersore 20 mm
Filetto M16
Portata di corrente di fulmine (10/350 µs) (Iimp ) 100 kA
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,4 kA
Riferimento normativo DIN EN 62561-2

Le produit 621150 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 621150 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 621300 TE 20 3000 M16 STTZN

GTIN 4013364499089, Clients tariffs no (UE): 85389099, Poids brut: 7.66 kg, Prix unitaire: 3.00 pz.

Images

Plus d'informations

Dispersore di profondità avvitabile Fe/tZn, lunghezza picchetto 3000 mm, Ø 20 mm
Dispersore di profondità per l’installazione di
impianti di messa a terra conficcati, ad es. in caso di terreno roccioso
o per applicazioni su tubature.
Dispersore con filettatura interna ed esterna M16
conforme ai requisiti della norma
DIN EN 62561-2
Con dispositivo per
la sospensione tramite foro trapanato
Materiale: Fe/tZn
Lunghezza picchetto: 3000 mm
Diametro dispersore: 20 mm
Filetto: M16
Portata di corrente di fulmine (10/350 µs): 100 kA
Corrente di corto circuito (AC 50 Hz / DC): 7,4 kA
Riferimento normativo: DIN EN 62561-2

Fabbricato: DEHN
Tipo: TE 20 3000 M16 STTZN
Art.: 621300
o similare.

Certificats



Caractéristiques techniques

Materiale Fe/tZn
Lunghezza picchetto (l1) 3000 mm
Diametro dispersore 20 mm
Filetto M16
Portata di corrente di fulmine (10/350 µs) (Iimp ) 100 kA
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,4 kA
Riferimento normativo DIN EN 62561-2

Le produit 621300 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 621300 a été ajouté au panier.

Aller à la boutique en ligne

Elemento di base

Elemento di base con piastra flangiata FE/tZn Ø 20 mm M16 per il collegamento alla parte bassa del dispersore di profondità avvitabile, per evitare lo sprofondamento nel terreno a causa del proprio peso.

1 Produit

Référence de la pièce 621091 FS TE 20 100 M16 FP80 STTZN

GTIN 4013364498945, Clients tariffs no (UE): 85389099, Poids brut: 343.29 g, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Elemento di base con piastra flangiata Fe/tZn per dispersore di profondità avvitabile Ø 20 mm
Elemento di base con piastra flangiata
Dispersore di profondità avvitabile Fe/tZn
Ø 20 mm, lunghezza picchetto 100 mm
per il collegamento alla parte bassa
del dispersore di profondità avvitabile, per
evitare lo sprofondamento nel
terreno a causa del proprio peso.
Materiale: Fe/tZn
Lunghezza picchetto: 100 mm
Diametro dispersore: 20 mm
Diametro piastra Ø: 80 mm
Filetto: M16

Fabbricato: DEHN
Tipo: FS TE 20 100 M16 FP80 STTZN
Art.: 621091
o similare.



Caractéristiques techniques

Materiale Fe/tZn
Lunghezza picchetto (l1) 100 mm
Diametro dispersore 20 mm
Diametro piastra Ø 80 mm
Filetto M16

Le produit 621091 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 621091 a été ajouté au panier.

Aller à la boutique en ligne

Morsetto di collegamento

Morsetto di collegamento Fe/gal Zn per dispersore di profondità Ø 20 mm con 4 possibilità di contatto per capicorda tramite viti M6.

1 Produit

Référence de la pièce 621094 AK TE 20 STGALZN

GTIN 4013364500082, Clients tariffs no (UE): 85369010, Poids brut: 186.22 g, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Morsetto di collegamento Fe/gal Zn per dispersore di profondità avvitabile Ø 20 mm
Morsetto di collegamento con
4 possibilità di contatto per
capicorda
tramite viti M6
Materiale del morsetto: St/gal Zn
Diametro dispersore: 20 mm
Viti: 6x M6 x 10 mm TX30 (4x 2,5 mm2 - max 16 mm2) [2x dispersore / 4x connettore]
Materiale viti / grova: INOX
Max carico di corrente permanente Tmax= 100 °C (VDE 0101-2): 125 A

Fabbricato: DEHN
Tipo: AK TE 20 STGALZN
Art.: 621094
o similare.



Caractéristiques techniques

Materiale del morsetto St/gal Zn
Diametro dispersore 20 mm
Viti 6x M6 x 10 mm lTX30 (4x 2,5 mm2 - max 16 mm2) [2x dispersore / 4x connettore]
Materiale viti / grova INOX
Max carico di corrente permanente Tmax= 100 °C (VDE 0101-2) 125 A

Le produit 621094 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 621094 a été ajouté au panier.

Aller à la boutique en ligne

Connettore

Connettore per dispersore di profondità avvitabile Fe/tZn Ø 20 mm, lunghezza picchetto 320 mm, per la creazione di possibilità di collegamento collaudate al dispersore di profondità avvitabile.

1 Produit

Référence de la pièce 621092 AS TE 20 320 M16 STTZN

GTIN 4013364501140, Clients tariffs no (UE): 85389099, Poids brut: 935.00 g, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Connettore Fe/tZn per dispersore di profondità avvitabile Ø 20 mm
Connettore per dispersore di profondità
Avvitabile Fe/tZn Ø 20 mm
Lunghezza picchetto 320 mm,
per la creazione di
possibilità di collegamento collaudate al
dispersore di profondità avvitabile
Materiale: Fe/tZn INOX
Lunghezza picchetto: 320 mm
Diametro dispersore: 20 mm
Filetto: M16
Collegamento: 4x M6 x 10 mm TX30 (4x 2,5 mm2 - max 16 mm2) o 1x M8 x 20 mm Larghezza in chiave 13 (Ø 6-10 mm)
Portata di corrente di fulmine (10/350 µs): 100 kA
Corrente di corto circuito (AC 50 Hz / DC): 5,3 kA (35 mm2, semirigido)
Max carico di corrente permanente Tmax= 100 °C (VDE 0101-2): 125 A
Riferimento normativo: DIN EN 62561-1

Fabbricato: DEHN
Tipo: AS TE 20 320 M16 STTZN
Art.: 621092
o similare.

Certificats



Caractéristiques techniques

Materiale Fe/tZn INOX
Lunghezza picchetto (l1) 320 mm
Diametro dispersore 20 mm
Filetto M16
Collegamento 4x M6 x 10 mm lTX30 (4x 2,5 mm2 - max 16 mm2) o 1x M8 x 20 mm iLarghezza in chiave 13 (Ø 6-10 mm)
Portata di corrente di fulmine (10/350 µs) (Iimp ) 100 kA
Corrente di corto circuito (AC 50 Hz / DC) (0,2 s; ≤ 300 °C) 5,3 kA (35 mm2, semirigido)
Max carico di corrente permanente Tmax= 100 °C (VDE 0101-2) 125 A
Riferimento normativo DIN EN 62561-1

Le produit 621092 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 621092 a été ajouté au panier.

Aller à la boutique en ligne

Accessori

4 Produits

Référence de la pièce 621095 HG TE 20 STTZN

GTIN 4013364499959, Clients tariffs no (UE): 85389099, Poids brut: 2.35 kg, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Forcella per dispersore di profondità Fe/tZn
Forcella per dispersore di profondità, per la
sospensione sicura del dispersore di profondità
avvitabile tramite il
foro trapanato
Materiale: Fe/tZn
Dimensione: 400 x 78 x 12 mm
Nota applicativa: per dispersore di profondità avvitabile con Ø 20 mm
Sollecitazione statica massima da parte del dispersore: 99 m (ca. 250 kg)

Fabbricato: DEHN
Tipo: HG TE 20 STTZN
Art.: 621095
o similare.



Caractéristiques techniques

Materiale Fe/tZn
Dimensione (lu x la x p) 400 x 78 x 12 mm
Nota applicativa per dispersore di profondità avvitabile con Ø 20 mm
Sollecitazione statica massima da parte del dispersore 99 m (ca. 250 kg)

Le produit 621095 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 621095 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 621097 RM M16 STTZN

GTIN 4013364502741, Clients tariffs no (UE): 73181699, Poids brut: 236.21 g, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Dado con anello M16 Fe/tZn
Materiale: Fe/tZn (C15E)
Diametro esterno: 63 mm
Diametro interno: 35 mm
Altezza: 62 mm
Filetto interno: M16
Capacità di carico assiale: 700 kg
Riferimento normativo: DIN 582

Fabbricato: DEHN
Tipo: RM M16 STTZN
Art.: 621097
o similare.



Caractéristiques techniques

Materiale Fe/tZn (C15E)
Diametro esterno 63 mm
Diametro interno 35 mm
Altezza 62 mm
Filetto interno M16
Capacità di carico assiale (F max.) 700 kg
Riferimento normativo DIN 582

Le produit 621097 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 621097 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 621093 VM EASY 5 TE M16

GTIN 4013364502383, Clients tariffs no (UE): 85369010, Poids brut: 612.17 g, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Manicotto di giunzione in gel
per dispersore di profondità avvitabile
per la protezione permanente dei
cavi di collegamento contro la
penetrazione di acqua o
umidità
Applicazione: Spazio interno
(Posa in edifici
e su passerelle portacavi) /
spazi esterni / terreno /
acqua (in base alla norma di verifica)
Livelli di tensione: U0/U (Um) 0,6/1 (1,2) kV
Dimensioni esterne: 240 x 75 x 44 mm
Dimensioni interne: ca. 130 x 45 x 34 mm
Diametro cavo: 19-28 mm
Tipo di protezione: IP 68
Temperatura di installazione: da -20 a 90 °C
Riferimento normativo: Omologato secondo la norma EN 50393

Fabbricato: DEHN
Tipo: VM EASY 5 TE M16
Art.: 621093
o similare.

Certificats



Caractéristiques techniques

Proprietà La zona del connettore viene completamente sigillata con gel. Accessibile di nuovo e subito pronto per l’uso. Guscio sagomato in materiale plastico ignifugo, resistente ai raggi UV e agli urti. Montaggio rapido, semplice e sicuro.
Applicazione Terreno / acqua (in base alla norma di verifica) / spazi interni (posa in edifici e su passerelle portacavi) / spazi esterni
Livelli di tensione U0/U (Um) 0,6/1 (1,2) kV
Dimensioni esterne (lu x la x a) 240 x 75 x 44 mm
Dimensioni interne (lu x la x a) ca. 130 x 45 x 34 mm
Diametro cavo 19-28 mm
Tipo di protezione IP 68
Temperatura di installazione da -20 a 90 °C
Riferimento normativo Omologato secondo la norma EN 50393

Le produit 621093 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 621093 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 621096 WSS KL D40 L140

GTIN 4013364502734, Clients tariffs no (UE): 39173200, Poids brut: 20.00 g, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Tubo termorestringente
Con rivestimento adesivo
Materiale: Poliolefine reticolate a parete sottile con rivestimento adesivo
Lunghezza: 140 mm
Diametro interno: 40 mm
Colore: nero
Rapporto di restringimento: 3:1 (40/13)
Temperatura di impiego continuo (guaina esterna): Tra -55 °C e +110 °C °C
Temperatura di restringimento: 95 °C

Fabbricato: DEHN
Tipo: WSS KL D40 L140
Art.: 621096
o similare.



Caractéristiques techniques

Materiale Poliolefine reticolate a parete sottile con rivestimento adesivo
Lunghezza (l) 140 mm
Diametro interno (d) 40 mm
Colore nero
Rapporto di restringimento 3:1 (40/13)
Temperatura di impiego continuo (guaina esterna) Tra -55 °C e +110 °C °C
Temperatura di restringimento 95 °C

Le produit 621096 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 621096 a été ajouté au panier.

Aller à la boutique en ligne
back to top
