Conducteur HVI power

Résistant à haute tension isolée conducteur de descente pour garder la distance de séparation des parties conductrices. Peut être utilisé jusqu'à ≤ 90 cm d'une distance de séparation équivalente (dans l'air) ou s ≤ 180 cm (matériau de construction solide).

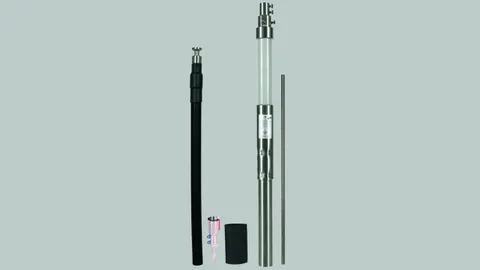

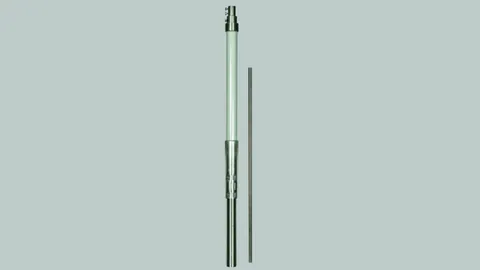

Tube support avec conducteur HVI power

Installation visuellement adaptée du conducteur HVI power dans un tube support avec surface réduite de prise au vent.

Utilisable jusqu'à une distance de séparation équivalente s ≤ 90 cm (dans l'air) ou s ≤ 180 cm (matériau solide).

Veuillez indiquer la longueur du conducteur lors de la commande (tranches de 0,5 m).

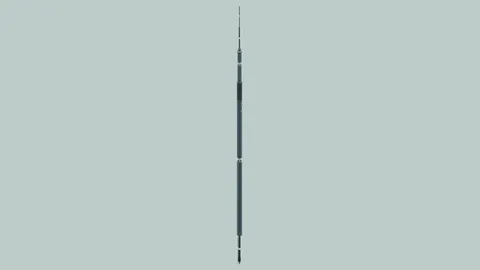

Mât de capture avec conducteur HVI power

Pour une longueur utile maximale de tout le dispositif de capture de 8,5 m.
La fixation s’effectue au moyen de 3 supports variables (réf. 105 345).
Longueur de transport 6000 mm.

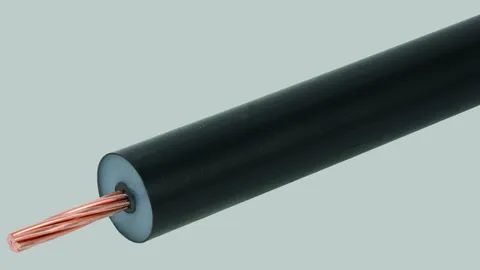

Conducteur HVI power

Conducteur de descente isolé résistant aux hautes tensions pour le respect de la distance de séparation avec les parties électriquement conductrices selon NF EN 62305-3.

Utilisable jusqu'à une distance de séparation équivalente s ≤ 90 cm (dans l'air) ou s ≤ 180 cm (matériau solide).

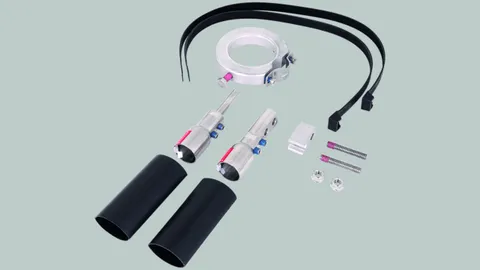

Eléments pour conducteur HVI power / HVI power long

Tubes support pour conducteurs HVI power / HVI power long

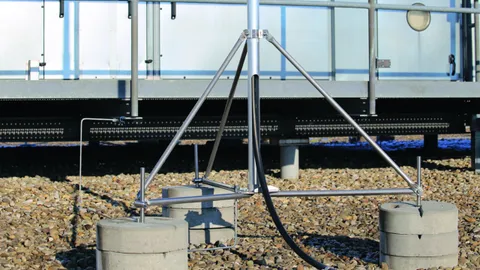

Trépieds pour tubes supports avec sortie latérale

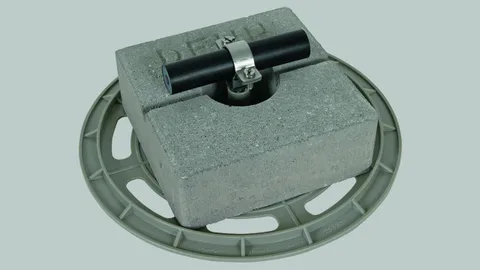

Supports pour le logement de tubes supports HVI pour conducteur HVI posé à l’intérieur / à l’extérieur dans / sur le tube support, avec attache double pour le raccordement 2x Rd 8-10 mm. Adaptation à la pente de toit jusqu’à 10° max. à l’aide de fixations variables sur le support du socle.

Les plots béton empilables, les plaques de protection et le kit de supports socles pour recevoir d’autres plots béton sont disponibles séparément dans les accessoires.

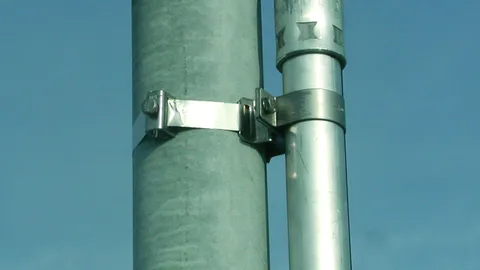

Eléments de fixation pour tubes supports

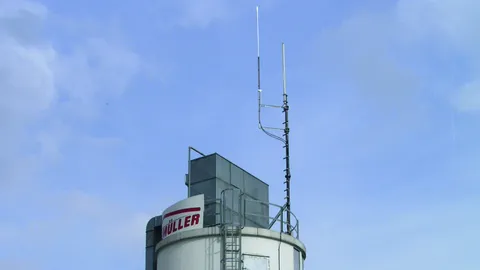

Support écarteur pour antennes omnidirectionnelles

Accessoires pour conducteur HVI power / HVI power long

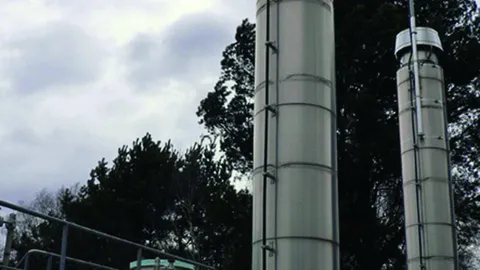

Supports pour conducteur HVI power dans les zones à risque d’explosion

Le conducteur HVI power a été conçu pour être installé dans la zone à risque d’explosion 1 (gaz, vapeurs, brouillard) ainsi que dans la zone 21 (poussières).
En respectant certaines conditions d’installation particulières, il est possible de garantir qu’une étincelle électrique provoquée par une décharge du courant de foudre puisse être évitée au moyen du conducteur HVI power.
Pour un montage du conducteur HVI power dans les zones à risque d'explosion, les instructions figurant dans la notice d'installation sont à respecter.

Éléments de connexion 200 kA (10/350 μs)

Pour une utilisation sur le niveau de protection contre la foudre (NPF) I et II.
Les bornes ont été testées conformément à la norme NF EN 62561-1 avec un courant de foudre s'élévant à 200 kA (10/350 µs).

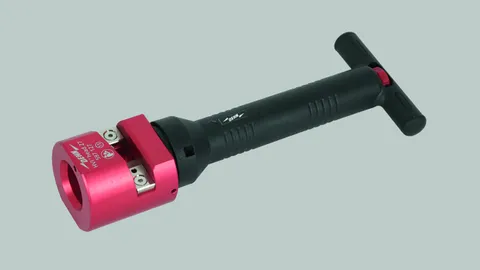

Outil de dénudage pour conducteurs HVI power

Outil pour dénuder l'enveloppe semi-conductrice et l'isolement PE du conducteur HVI power (diamètre ext. 27 mm).
  • L'outil comprend une poignée et de différentes lames remplaçables
  • La longueur de dénudage du conducteur HVI power est réglable par étapes de 0,2 mm à l'aide de la roue de réglage ; la longueur choisie est indiquée sur l'échelle graduée de la poignée
FonctionnementPlacer l'outil à l'extrémité coupée du conducteur. Tourner dans le sens des aiguilles d'une montre et pousser légèrement pour couper/dénuder le conducteur. La lame peut être remplacée sans outillage grâce à un accouplement à baïonnette.

Coupe-conducteurs HVI

Coupe-câbles pour couper facilement les conducteurs HVI, HVI light (diamètre extérieur 20 / 23 mm) et HVI-power (diamètre extérieur 27 mm) ainsi que les conducteurs CUI.
La composition des coupe-câbles permet de couper également des conducteurs qui se composent de plusieurs fils pour faciliter la mise en œuvre des éléments de raccordement.
