Jeu de pontage et de raccordement pour armatures

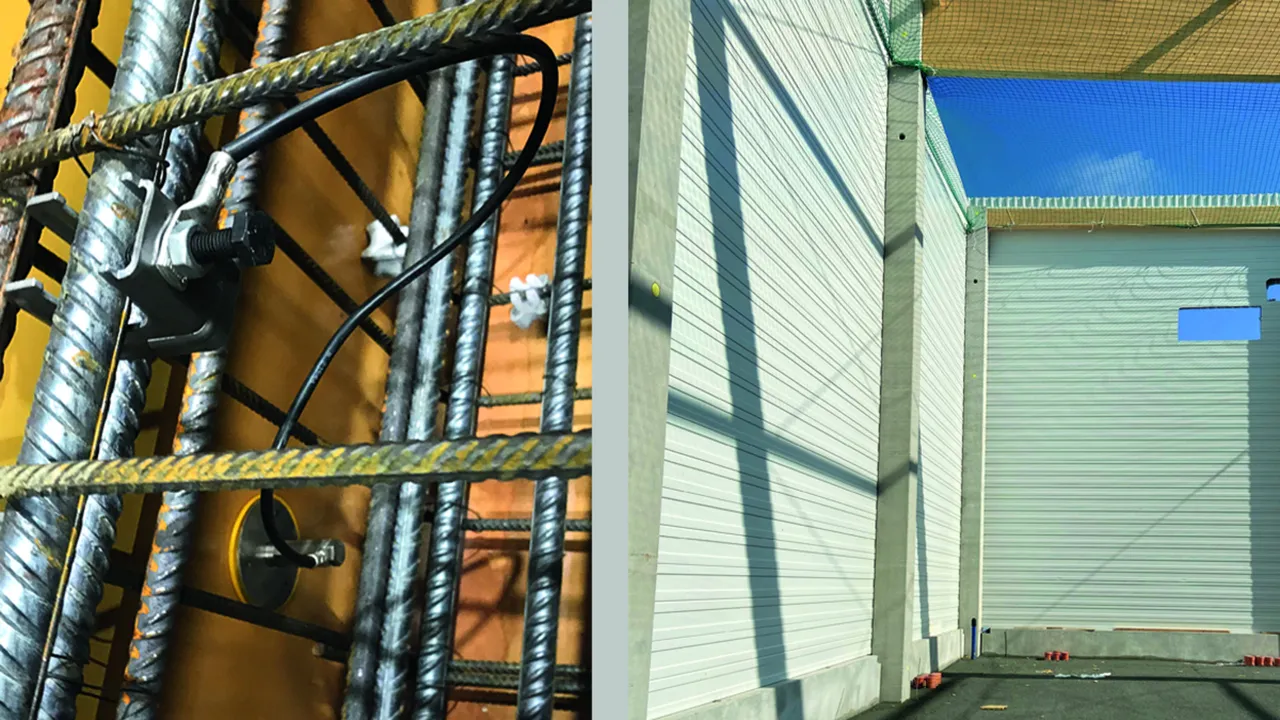

Jeu de pontage et de raccordement pour utiliser les barres d’armature (fers longitudinaux) de poteaux ou de murs en béton armé comme conducteurs de mise à la terre. En intégrant des barres d’armature continues dans les poteaux en béton armé, il n’est pas nécessaire d’installer des conducteurs ronds supplémentaires (en acier galvanisé) pour la protection contre la foudre / la mise à la terre / la liaison équipotentielle. La liaison électrique nécessaire s’effectue sur toute la longueur du poteau en béton armé, à l’aide d’une barre d’armature verticale.

Plus d'informations

Thèmes similaires

Jeu de raccordement

2 Produits

Référence de la pièce 416940 UES 16 L600 VK RD8 28 FL30 EFP

GTIN 4013364360280, Clients tariffs no (UE): 85359000, Poids brut: 530.00 g, Prix unitaire: 25.00 pièce(s)

Images

Plus d'informations

Jeu de raccordement composé d’un
conducteur de liaison avec
borne de raccordement et point fixe de mise à la terre
pour le raccordement électrique sûr
du point fixe de mise à la terre via
l’armature/les barres d’armature
Avec ce jeu de raccordement, une
barre d’armature (barre longitudinale) servant de
conducteur de mise à la terre
peut être raccordée de manière sécurisée à des dispositifs
de capture, des éléments de façade,
des rails de grue, des supports de câbles,
des systèmes de prise de terre,
la liaison équipotentielle, etc.
Matériau, borne de raccordement: Acier/nu
Zone de serrage Rd, borne de raccordement: 8-28 mm
Zone de serrage Pl, borne de raccordement: 30 x 3-4 mm
Matériau, point de prise de terre: INOX (V4A)
Filetage de raccordement, point de prise de terre: M10 / M12
Matériau, câble de pontage: Conduite en cuivre flexible, résistante au gel
Longueur de câblage, câble de pontage: 600 mm
Section, câble de pontage: 16 mm2
Norme: NF EN 62561-1

produit : DEHN
Type: UES 16 L600 VK RD8 28 FL30 EFP
Référence: 416940
ou équivalent

Certificats



Caractéristiques techniques

Matériau, borne de raccordement Acier/nu
Zone de serrage Rd, borne de raccordement 8-28 mm
Zone de serrage Pl, borne de raccordement 30 x 3-4 mm
Matériau, point de prise de terre INOX (V4A)
Filetage de raccordement, point de prise de terre M10 / M12
Matériau, câble de pontage Conduite en cuivre flexible, résistante au gel
Longueur de câblage, câble de pontage 600 mm
Section, câble de pontage 16 mm2
Norme NF EN 62561-1
Longueurs spéciales disponibles sur demande.
*) Pour l’affectation exacte, voir le certificat de contrôle.

Le produit 416940 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 416940 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 416950 UES 16 L1000 VK RD8 28 FL30 EFP

GTIN 4013364508620, Clients tariffs no (UE): 85359000, Poids brut: 650.00 g, Prix unitaire: 25.00 pièce(s)

Images

Plus d'informations

Jeu de raccordement composé d’un
conducteur de liaison avec
borne de raccordement et point fixe de mise à la terre
pour le raccordement électrique sûr
du point fixe de mise à la terre via
l’armature/les barres d’armature
Avec ce jeu de raccordement, une
barre d’armature (barre longitudinale) servant de
conducteur de mise à la terre
peut être raccordée de manière sécurisée à des dispositifs
de capture, des éléments de façade,
des rails de grue, des supports de câbles,
des systèmes de prise de terre,
la liaison équipotentielle, etc.
Matériau, borne de raccordement: Acier/nu
Zone de serrage Rd, borne de raccordement: 8-28 mm
Zone de serrage Pl, borne de raccordement: 30 x 3-4 mm
Matériau, point de prise de terre: INOX (V4A)
Filetage de raccordement, point de prise de terre: M10 / M12
Matériau, câble de pontage: Conduite en cuivre flexible, résistante au gel
Longueur de câblage, câble de pontage: 1000 mm
Section, câble de pontage: 16 mm2
Norme: NF EN 62561-1

produit : DEHN
Type: UES 16 L1000 VK RD8 28 FL30 EFP
Référence: 416950
ou équivalent

Certificats



Caractéristiques techniques

Matériau, borne de raccordement Acier/nu
Zone de serrage Rd, borne de raccordement 8-28 mm
Zone de serrage Pl, borne de raccordement 30 x 3-4 mm
Matériau, point de prise de terre INOX (V4A)
Filetage de raccordement, point de prise de terre M10 / M12
Matériau, câble de pontage Conduite en cuivre flexible, résistante au gel
Longueur de câblage, câble de pontage 1000 mm
Section, câble de pontage 16 mm2
Norme NF EN 62561-1
Longueurs spéciales disponibles sur demande.
*) Pour l’affectation exacte, voir le certificat de contrôle.

Le produit 416950 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 416950 a été ajouté au panier.

Aller à la boutique en ligne

Jeu de pontage

1 Produit

Référence de la pièce 416941 UES 16 L600 2VK RD8 28 FL30

GTIN 4013364360273, Clients tariffs no (UE): 85359000, Poids brut: 513.00 g, Prix unitaire: 25.00 pièce(s)

Images

Plus d'informations

Jeu de pontage composé d’un
conducteur de liaison avec deux bornes de raccordement installées
pour le raccordement électrique
de barres d’armature
Le jeu de pontage permet d’interconnecter
les points de jonction de barres d’armature verticales
(barres longitudinales) et
d’utiliser cette liaison électrique
dans l’armature en tant que
mise à la terre
Matériau, borne de raccordement: Acier/nu
Zone de serrage Rd, borne de raccordement: 8-28 mm
Zone de serrage Pl, borne de raccordement: 30 x 3-4 mm
Matériau, câble de pontage: Conduite en cuivre flexible, résistante au gel
Longueur de câblage, câble de pontage: 600 mm
Section, câble de pontage: 16 mm2
Norme: NF EN 62561-1

produit : DEHN
Type: UES 16 L600 2VK RD8 28 FL30
Référence: 416941
ou équivalent

Certificats



Caractéristiques techniques

Matériau, borne de raccordement Acier/nu
Zone de serrage Rd, borne de raccordement 8-28 mm
Zone de serrage Pl, borne de raccordement 30 x 3-4 mm
Matériau, câble de pontage Conduite en cuivre flexible, résistante au gel
Longueur de câblage, câble de pontage 600 mm
Section, câble de pontage 16 mm2
Norme NF EN 62561-1
Longueurs spéciales disponibles sur demande.
*) Pour l’affectation exacte, voir le certificat de contrôle.

Le produit 416941 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 416941 a été ajouté au panier.

Aller à la boutique en ligne
