Intégré béton

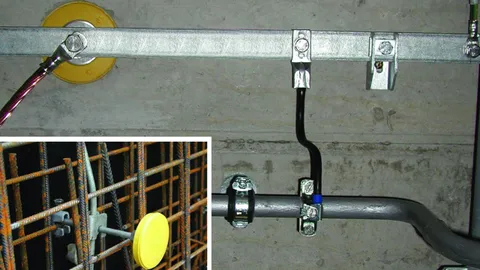

Pour une installation dans le béton, le raccordement résistant à la corrosion du conducteur de descente à l’armature des bâtiments, le raccordement à l’installation de mise à la terre pour l’équilibrage de potentiel principal et / ou supplémentaire ou comme point de mesure pour le contrôle de continuité ou de résistance.

Pour les filetages double M10 et M12, on observera les longueurs de vis minimales suivantes :
35 mm pour M10 (longueur de filetage 40 mm)
15 mm pour M12 (longueur de filetage 20 mm)

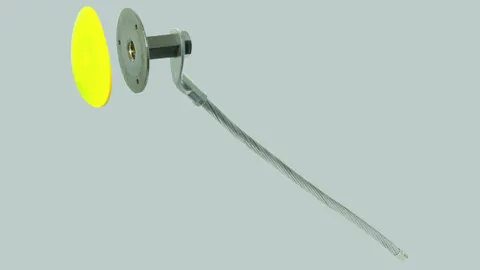

Avec filetage de M16 pour charges élevées en courant (50 Hz), par exemple pour le raccordement de l’équilibrage de potentiel circulaire aux installations de mise à la terre dans des installations courant fort avec tensions alternatives nominales supérieures à 1 kV (mise à la terre du transformateur).

Avec borne MV en INOX (V4A) pour conducteurs ronds 8-10 mm.

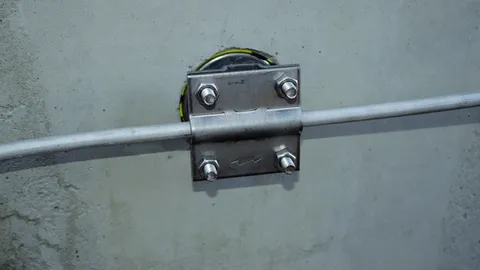

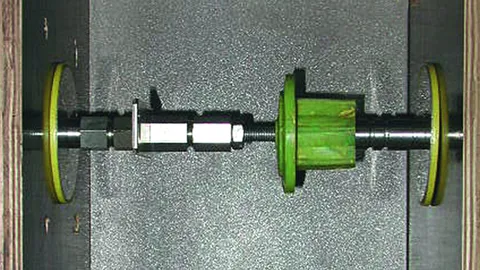

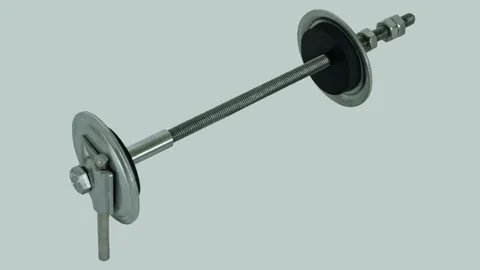

Pour un passage étanche à l'eau sous pression du conducteur de terre/équipotentialité à travers les murs et la maçonnerie avec tige filetée M10 en INOX.

Peut être mis en œuvre ultérieurement en perçant un trou de Ø14 mm ou si nécessaire il peut être mis en œuvre directement dans le coffrage.
Pression d'eau testée jusqu'à 1 bar qui simule les conditions d'installation à une profondeur de 10 m et d'eau stagnante.

Pour l'intégration dans un coffrage.
Pour un passage étanche à l'eau sous pression à travers les murs, par ex. pour la connexion de la boucle de terre à la barre d'équilibrage ou au conducteur d'équipotentialité.
Pression d'eau testée jusqu'à 1 bar qui simule les conditions d'installation à une profondeur de 10 m et d'eau stagnante.
Testé selon la norme NF EN 62561-5 avec de l'air comprimé à 5 bar.

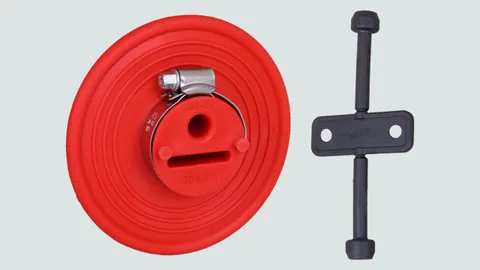

Manchettes d'étanchéité pour passages dans le béton étanche à l’eau (par ex. les cuves blanches).
Version étanche à l'eau sous pression pour les conducteurs ronds ou plats avec bandes de serrage en INOX.

Pression d'eau testée jusqu'à 1 bar qui simule les conditions d'installation à une profondeur de 10 m et d'eau stagnante ; pression d’air comprimé testée jusqu'à 5 bar selon NF EN 62561-5.

Pour la connexion de l’armature avec dispositif de serrage.
Pour conducteurs ronds ou pour points de prise de terre avec fixation au coffrage.

Disposition :
(II) = parallèle
(+) = croisée

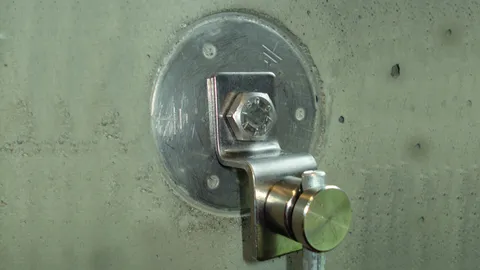

À visser sur le point de prise de terre pour le raccordement par ex. à une barre d’équilibrage de potentiel ou pour le raccordement de parties de structure (par ex. poutre en acier ou autre) par vissage.

Pour raccorder des conducteurs ronds et plats à des points de fixation à la terre avec un filetage M10 / 12 (par ex. N ° d'article 478 011, 478 200) et un filetage M16 (N ° de pièce 478 027).
Versions avec filetage de raccordement M10 également pour le montage à l'arrière du point fixe de mise à la terre (sans axe de connexion), par ex. approprié pour le ruban plat.

Pour le raccordement au point de prise de terre avec filetage M10, contre-écrou et rondelle Grower.

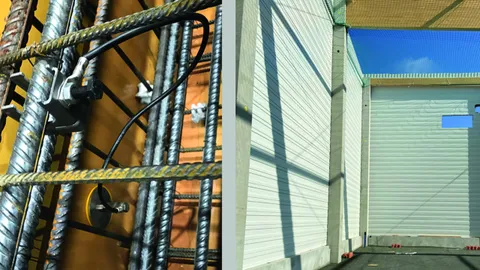

Pour les systèmes d’isolation périmétrique ou d'isolation thermique (périphérique).

Selon la nouvelle norme DIN 18014 « Prise de terre en fondation – Planification, exécution et documentation » publiée en mars 2014, les électrodes de terre doivent être connectées tous les 2 mètres à une plaque de fondation. Il existe différentes possibilités de connexion. La connexion par serrage s’est révélée être la plus rentable, car il est possible de la réaliser rapidement et facilement sur place.

Conformément aux normes de protection contre la foudre actuelles, il faut utiliser entre autres des fers d’armature comme éléments naturels du dispositif de décharge. Voici un aperçu du diamètre nominal externe et des sections transversales d’acier de renfort selon DIN EN 10080:2005.

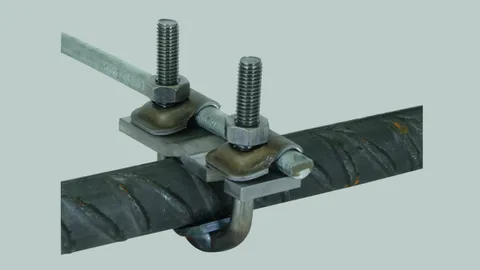

Pour raccorder les grilles d’armature ou barres d’armature avec des conducteurs ronds et plats.
Disposition : (II) = parallèle (+) = perpendiculaire

Rapide et sécurisée :

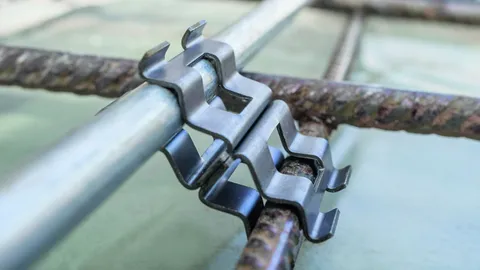

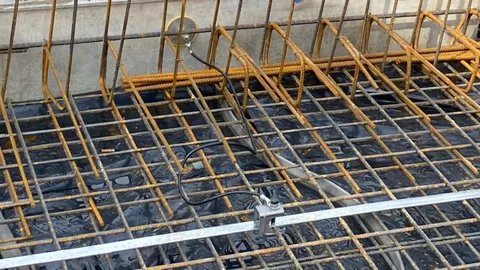

La borne pour armatures DEHNclip permet une connexion rapide et sans outillage des prises de terre aux armatures. La borne DEHNclip est testée pour une tenue au courant de foudre de 50 kA (10/350 μs) selon DIN EN 62561-1.

L’électrode de terre de fondation doit être reliée à l’armature du radier tous les 2 mètres. Pour ces connexions, il existe différentes possibilités. La connexion par serrage s’est imposée comme le type de connexion le plus avantageux économiquement, car elle peut être réalisée sur place facilement et rapidement.

Conformément aux normes actuelles, les fers d’armature sont également utilisés en tant qu’éléments naturels du dispositif de descente. Le tableau ci-dessous donne un aperçu des diamètres nominaux extérieurs ainsi que des sections des fers d’armature selon NF A35-016-1 Novembre 2007.
Pour la sélection des bornes de connexion, le diamètre extérieur des fers d’armatures est déterminant.

Pour la connexion de treillis soudés pour béton armé ou d’armatures composées de conducteurs ronds ou plats.
Disposition : (II) = parallèle (+) = perpendiculaire

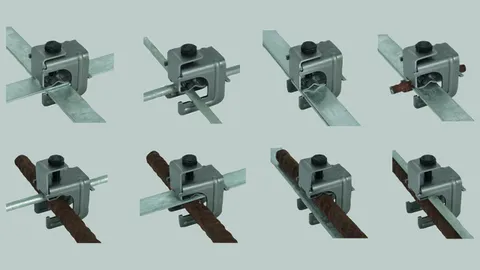

Bornes pour le raccordement de conducteurs ronds et plats aux fondations en béton.
Pour raccordement en T, perpendiculaire et parallèle, sans devoir enfiler les conducteurs.

Disposition :
(II) = parallèle
(+) = perpendiculaire

Pour raccordements en T, perpendiculaires et parallèles pour l'application dans des fondations en béton.

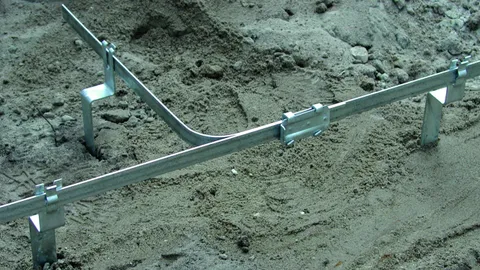

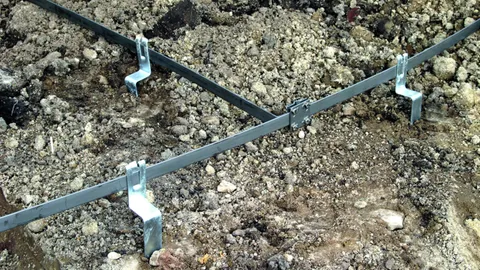

Pour la pose de conducteurs de terre dans l’assise de la fondation.
Avec taquet de verrouillage du conducteur.

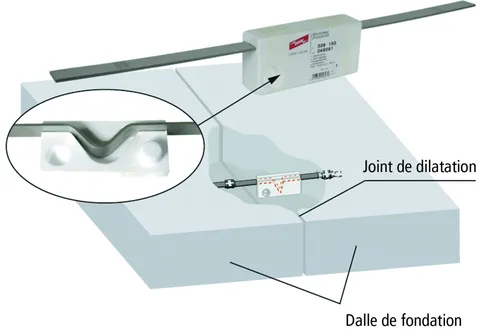

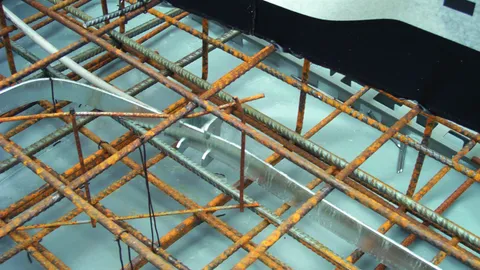

Pour la traversée de l’électrode de terre en fondation dans les fondations étendues (plusieurs sections) à travers les joints de dilatation, sans devoir sortir la prise de terre de la dalle de fondation.

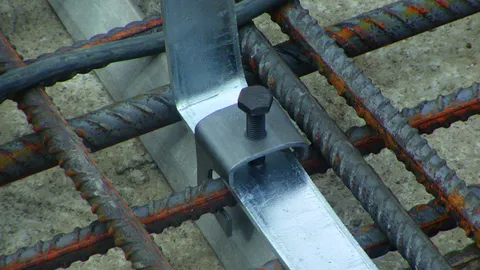

Pour le raccordement de conducteurs ronds et plats aux fondations en béton, aux treillis soudés pour béton armé ou aux armatures.

Disposition :
(II) = parallèle
(+) = perpendiculaire
