Comprendre les principaux termes de la protection foudre
Quelle est la différence entre la foudre et un éclair ? À quoi servent un paratonnerre, un conducteur de descente ou un parafoudre ? Que signifient les caractéristiques techniques Up, Uc, Iimp ou In ?
Ce lexique rassemble les principaux termes utilisés dans le domaine de la protection contre la foudre, des surtensions et de la mise à la terre. Il s’adresse aux professionnels de l’électricité, bureaux d’études, installateurs, exploitants de bâtiments, mais aussi à toute personne souhaitant mieux comprendre les risques liés aux orages et les solutions permettant de protéger les personnes, les bâtiments et les équipements électriques.
Définitions
Foudre, éclairs et orages
⛈️
Orage
Phénomène atmosphérique associé à la présence d’un cumulonimbus et caractérisé par des éclairs et des coups de tonnerre. Un orage peut également provoquer de fortes précipitations, de la grêle et des rafales de vent violentes.
🌩️
Foudre
Décharge électrique naturelle de très forte intensité produite dans l’atmosphère. La foudre peut se développer à l’intérieur d’un nuage, entre plusieurs nuages ou entre un nuage et le sol.
⚡
Éclair
Manifestation lumineuse d’une décharge électrique atmosphérique. L’éclair correspond à l’échauffement extrêmement rapide de l’air traversé par le courant électrique.
🔊
Tonnerre
Bruit provoqué par la dilatation brutale de l’air chauffé au passage de l’éclair. La lumière se déplaçant beaucoup plus vite que le son, l’éclair est généralement observé avant que le tonnerre soit entendu.
Dans le ciel
Cumulonimbus
Nuage à fort développement vertical dans lequel se forment les phénomènes orageux. Les mouvements d’air et de particules à l’intérieur du cumulonimbus favorisent la séparation des charges électriques à l’origine des éclairs.
Décharge nuage-sol
Décharge électrique qui se produit entre un nuage orageux et la surface terrestre. Elle peut atteindre directement un bâtiment, une installation, une ligne électrique, un arbre ou une personne.
Courant de foudre
Courant électrique de très forte intensité circulant pendant une décharge de foudre. Il peut emprunter les éléments conducteurs d’un bâtiment, les réseaux électriques, les canalisations métalliques ou le sol pour rejoindre la terre.
Types d'impacts
Impact de foudre ou point d’impact
Emplacement précis où une décharge de foudre entre en contact avec le sol, un bâtiment, une installation ou un autre élément conducteur. Une même décharge de foudre peut comporter plusieurs points d’impact au sol.
Impact direct de foudre
Impact qui atteint directement le bâtiment ou l’installation considérée. Un impact direct peut provoquer des dommages mécaniques, thermiques et électriques importants. Il peut également introduire une partie du courant de foudre dans les réseaux électriques et conducteurs du bâtiment.
Impact indirect ou impact proche
Impact de foudre qui se produit à proximité d’un bâtiment ou d’un réseau, sans l’atteindre directement. Le champ électromagnétique généré par la décharge peut néanmoins induire des surtensions dans les câbles électriques, les réseaux informatiques, les systèmes de communication et les équipements électroniques.
Autres
Densité de foudroiement Ng
Indicateur historiquement utilisé pour représenter le nombre moyen de décharges de foudre au sol par kilomètre carré et par an dans une zone géographique donnée. Cette donnée intervient notamment dans l’évaluation du risque lié à la foudre.
Densité de points d’impact au sol Nsg
Nombre moyen de points d’impact de foudre au sol par kilomètre carré et par an. La densité Nsg prend en compte le fait qu’une même décharge peut produire plusieurs points d’impact. Dans la troisième édition de l’IEC 62305-2, elle remplace la densité Ng pour l’évaluation du nombre moyen d’événements dangereux
Système d’alerte aux orages
Système capable de détecter l’approche ou le développement d’un orage afin de déclencher des mesures préventives temporaires. Ces mesures peuvent notamment consister à interrompre certaines activités extérieures, à mettre des équipements en sécurité ou à évacuer une zone exposée.
Définitions
Protection extérieure contre la foudre
A noter :
Également appelé Système de protection contre la foudre (SPF), elle regroupe l'ensemble des dispositifs destinés à protéger une structure contre les effets de la foudre. Un système de protection contre la foudre comprend généralement une protection extérieure, une mise à la terre et des mesures de protection intérieure contre les étincelages dangereux et les surtensions.
L’abréviation anglaise LPS, pour Lightning Protection System, est également couramment utilisée.
Protection extérieure contre la foudre
Partie du système de protection contre la foudre chargée de capter un impact direct, de conduire le courant de foudre selon un chemin défini et de le disperser dans la terre. Elle comprend principalement le dispositif de capture, les conducteurs de descente et la mise à la terre.
Protection intérieure contre la foudre
Ensemble des mesures destinées à limiter les étincelages dangereux, les différences de potentiel et les surtensions à l’intérieur d’un bâtiment. Elle repose notamment sur les liaisons équipotentielles, le respect de la distance de séparation et l’installation de parafoudres coordonnés.
Paratonnerre
Terme couramment utilisé pour désigner le dispositif placé sur un bâtiment afin d’intercepter un impact direct de foudre. Le paratonnerre ne constitue pas, à lui seul, une protection complète. Il doit être relié à des conducteurs de descente et à une prise de terre correctement dimensionnés.
Dispositif de capture
Partie supérieure du système de protection extérieure destinée à intercepter les impacts directs de foudre. Il peut être constitué de pointes captrices, de conducteurs tendus, de mailles ou d’éléments métalliques naturels du bâtiment lorsque leur utilisation est autorisée.
Pointe captrice
Élément métallique du dispositif de capture installé en hauteur afin d’intercepter la foudre dans une zone définie. Son implantation doit être déterminée selon une méthode de protection adaptée, comme la méthode de la sphère fictive ou de l’angle de protection.
Cage maillée
Système de protection constitué de conducteurs installés sur la toiture et les façades afin de former un maillage autour du bâtiment. Le courant de foudre peut ainsi être réparti entre plusieurs chemins de descente jusqu’au réseau de terre.
Conducteur de descente
Conducteur qui relie le dispositif de capture au réseau de terre. Il permet d’acheminer le courant de foudre jusqu’à la terre par un chemin défini, aussi direct et court que possible.
Borne de coupure ou borne de contrôle
Élément installé sur un conducteur de descente et permettant de le déconnecter temporairement du réseau de terre. Elle facilite certaines opérations de mesure, de vérification et de maintenance de l’installation de protection contre la foudre.
Système de protection isolé
Système dans lequel les conducteurs de protection contre la foudre sont maintenus à une distance suffisante des éléments métalliques et électriques du bâtiment. Cette conception permet de réduire le risque qu’une partie du courant de foudre se propage dans les installations intérieures.
Distance de séparation
Distance minimale à respecter entre les conducteurs parcourus par le courant de foudre et les éléments métalliques ou électriques du bâtiment. Elle permet de limiter le risque d’étincelage dangereux et de transfert incontrôlé du courant de foudre vers les installations intérieures. La distance nécessaire dépend notamment du niveau de protection, du parcours du courant, du matériau isolant et de la longueur considérée. En savoir plus →
Conducteur HVI
Conducteur isolé haute tension conçu pour maîtriser la distance de séparation dans les systèmes de protection contre la foudre. Il est notamment utilisé lorsque l’espace disponible sur une toiture ne permet pas de maintenir une distance suffisante entre les conducteurs de foudre et les équipements techniques.
Niveau de protection contre la foudre – LPL
Niveau utilisé pour définir les paramètres du courant de foudre à prendre en compte lors de la conception d’une protection. Quatre niveaux existent, de LPL I à LPL IV. Le niveau I correspond aux exigences de protection les plus élevées.
Classe du système de protection contre la foudre
Classe attribuée au système de protection installé sur le bâtiment. Les classes I à IV correspondent aux niveaux de protection LPL I à IV et déterminent notamment les dimensions des mailles, les distances entre conducteurs de descente et les méthodes de positionnement des dispositifs de capture.
Système de protection contre la foudre – SPF
Ensemble des dispositifs destinés à protéger une structure contre les effets de la foudre. Un système de protection contre la foudre comprend généralement une protection extérieure, une mise à la terre et des mesures de protection intérieure contre les étincelages dangereux et les surtensions. L’abréviation anglaise LPS, pour Lightning Protection System, est également couramment utilisée.
Méthode de la sphère fictive
Méthode utilisée pour identifier les zones d’un bâtiment susceptibles d’être atteintes par la foudre. Une sphère théorique est déplacée autour de la structure. Les points qu’elle peut toucher sont considérés comme exposés et doivent être protégés par le dispositif de capture.
Mise à la terre et équipotentialité

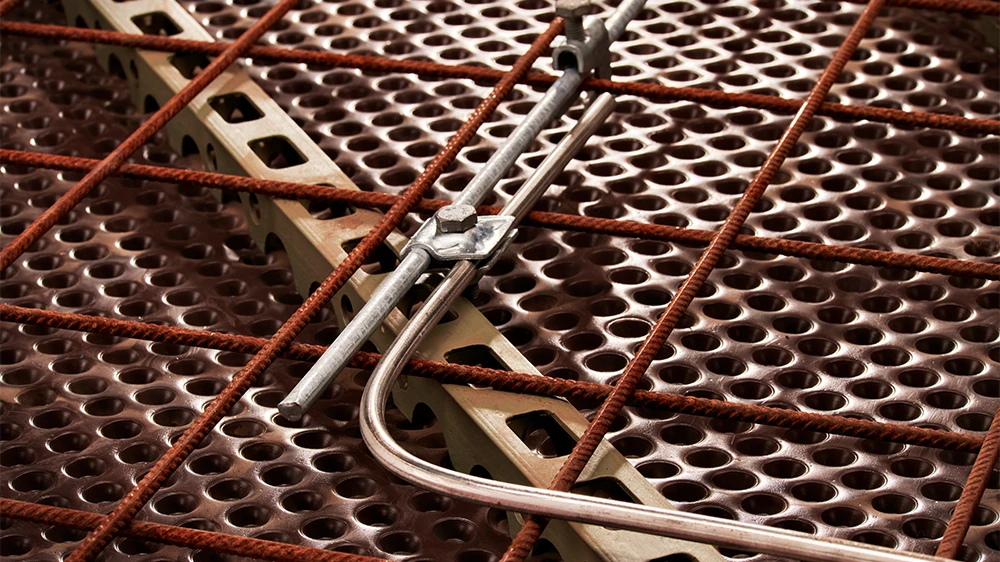

Mise à la terre
Connexion volontaire d’une installation, d’un équipement ou d’un élément conducteur à la terre. Elle contribue à la protection des personnes, au bon fonctionnement des dispositifs de sécurité et à l’écoulement des courants de défaut ou de foudre.
Prise de terre
Ensemble de conducteurs ou d’électrodes en contact électrique avec le sol. La prise de terre contribue à disperser les courants électriques et les courants de foudre dans la terre.
Électrode de terre
Élément conducteur directement en contact avec le sol et participant à la prise de terre. Il peut notamment s’agir d’un conducteur enterré, d’une boucle en fond de fouille, d’un piquet ou d’un réseau maillé.
Réseau de terre
Ensemble interconnecté des prises de terre, conducteurs enterrés et liaisons assurant la mise à la terre d’un bâtiment ou d’une installation. Un réseau de terre correctement conçu contribue à limiter les différences de potentiel lors du passage d’un courant de foudre.
Liaison équipotentielle
Connexion entre plusieurs éléments conducteurs afin de réduire les différences de potentiel dangereuses. Elle peut relier les masses électriques, les canalisations métalliques, les éléments de construction conducteurs et le réseau de terre.
Liaison équipotentielle de foudre
Liaison équipotentielle spécialement conçue pour limiter les différences de potentiel provoquées par le passage d’un courant de foudre. Elle peut être réalisée par des connexions directes ou au moyen de parafoudres lorsque les conducteurs concernés ne peuvent pas être reliés directement.
Barre équipotentielle
Barre conductrice servant de point commun pour raccorder les conducteurs de protection, les conducteurs de terre, les canalisations métalliques et les autres éléments devant être placés au même potentiel.
Résistance de terre
Valeur exprimant l’opposition rencontrée par un courant électrique entre une prise de terre et le sol environnant. Dans le domaine de la foudre, la géométrie du réseau, la longueur des conducteurs et leur comportement aux hautes fréquences sont également déterminants. Une faible valeur de résistance ne suffit donc pas, à elle seule, à garantir une protection efficace.
Tension de contact
Différence de potentiel à laquelle une personne peut être exposée lorsqu’elle touche simultanément deux éléments conducteurs. Lors du passage d’un courant de foudre, cette tension peut devenir dangereuse à proximité des conducteurs de descente ou des installations de mise à la terre.
Tension de pas 🚷
Différence de potentiel pouvant apparaître entre deux points du sol séparés par la distance d’un pas. Elle peut exposer une personne ou un animal à un courant électrique lorsque la foudre se disperse dans le sol à proximité.
Protection contre la foudre et mise à la terre
Découvrez notre catalogue produits pour protéger vos bâtiments résidentiels, tertiaires et industriels contre la foudre.
Protection contre la foudre / Mise à la terre
Produits pour la mise en place d’installations externes de protection contre la foudre : pointes de capture, conducteurs, supports pour toits plats, piquets de terre...
Protection contre la foudre HVI
Conducteur de descente HVI isolés résistants aux hautes tensions, pour respecter la distance de séparation par rapport aux pièces conductrices.
Mise à la terre / Liaison équipotentielle
Produits pour la mise en œuvre d’un système de prise de terre et pour la liaison équipotentielle : composants, matériaux et outils de mesure.
Définitions
Parafoudres et protection contre les surtensions
Les surtensions
Surtension
Élévation de la tension électrique au-dessus de sa valeur habituelle. Une surtension peut provenir de la foudre, d’une opération de commutation, d’un défaut sur le réseau ou du fonctionnement de certains équipements électriques.
Surtension transitoire
Augmentation très rapide et de courte durée de la tension. Même lorsqu’elle ne dure que quelques microsecondes, une surtension transitoire peut détériorer les composants électroniques, provoquer des dysfonctionnements ou réduire la durée de vie des équipements.
Surtension d’origine atmosphérique
Surtension provoquée directement ou indirectement par la foudre. Elle peut être transmise par les réseaux électriques et de communication ou être induite dans les câbles par le champ électromagnétique d’un impact proche.
Surtension de manœuvre
Surtension générée par une modification rapide de l’état d’un réseau électrique. Elle peut apparaître lors de la commutation de charges, de moteurs, de transformateurs ou d’autres équipements inductifs.
Surtension temporaire – TOV
Surtension à la fréquence du réseau dont la durée est supérieure à celle d’une surtension transitoire. Une TOV peut notamment être provoquée par un défaut d’isolement, une rupture du conducteur neutre ou une anomalie du réseau. L’abréviation vient de l’anglais Temporary Overvoltage.
Parafoudres
Parafoudre
Dispositif de protection destiné à limiter les surtensions transitoires et à dévier les courants de choc. Le parafoudre, également appelé SPD pour Surge Protective Device, est raccordé entre les conducteurs actifs et la terre ou entre plusieurs conducteurs du réseau. Il ne doit pas être confondu avec le paratonnerre, qui intercepte les impacts directs de foudre à l’extérieur du bâtiment.
Parafoudre de Type 1
Parafoudre conçu pour écouler des courants partiels de foudre. Il est notamment installé à l’origine d’une installation lorsqu’un bâtiment est équipé d’un système de protection extérieure contre la foudre ou lorsqu’un courant de foudre direct peut pénétrer dans l’installation. Il est caractérisé par le courant de choc Iimp, associé à une forme d’onde 10/350 µs.
Voir des parafoudres de Type 1 →
Parafoudre de Type 2
Parafoudre destiné à protéger les installations contre les surtensions induites ou transmises par les réseaux. Il est couramment installé dans les tableaux électriques principaux et divisionnaires. Ses principales caractéristiques de courant sont In et Imax, associées à une forme d’onde 8/20 µs.
Voir des parafoudres de Type 2 →
Parafoudre de Type 3
Parafoudre destiné à assurer une protection complémentaire au plus près des équipements sensibles. Il doit généralement être coordonné avec un parafoudre de Type 1 ou de Type 2 installé en amont.
Voir des parafoudres de Type 3 →
Parafoudre combiné
Parafoudre réunissant plusieurs fonctions de protection dans un même appareil. Un parafoudre combiné de Type 1 + Type 2 peut, par exemple, écouler des courants partiels de foudre tout en limitant les surtensions à un niveau compatible avec les équipements situés en aval.
Notions techniques à connaîtres
Niveau de protection Up
Le niveau de protection en tension Up caractérise la tension maximale apparaissant aux bornes du parafoudre dans des conditions d’essai définies. La valeur Up doit être suffisamment basse par rapport à la tenue aux surtensions des équipements à protéger. Le câblage et la longueur des conducteurs de raccordement influencent également la tension réellement appliquée aux équipements.
Tension maximale de régime permanent Uc
La tension Uc est la tension maximale pouvant être appliquée en permanence aux bornes du parafoudre sans provoquer son fonctionnement intempestif ou sa dégradation. Elle doit être choisie en fonction de la tension du réseau, du schéma de liaison à la terre et des conditions d’exploitation.
Courant de choc Iimp
Courant utilisé pour caractériser la capacité d’un parafoudre de Type 1 à écouler un courant partiel de foudre. Il est associé à une forme d’onde 10/350 µs, représentative d’un courant de foudre présentant une forte charge et une énergie élevée.
Courant nominal de décharge In
Valeur de crête d’un courant de forme d’onde 8/20 µs qu’un parafoudre peut écouler lors des essais prévus par sa norme produit. Cette caractéristique est principalement utilisée pour les parafoudres de Type 2.
Courant maximal de décharge Imax
Valeur maximale de crête d’un courant de forme d’onde 8/20 µs qu’un parafoudre de Type 2 peut supporter dans les conditions d’essai prévues. Imax ne doit pas être confondu avec In, qui correspond au courant nominal utilisé pour caractériser le fonctionnement normal du parafoudre lors des essais.
Courant total Itotal
Courant total pouvant être écoulé par l’ensemble des pôles d’un parafoudre multipolaire. Cette valeur est notamment utilisée pour caractériser certains parafoudres de Type 1 ou combinés.
