PHE III ZK Indicator with Test Prod

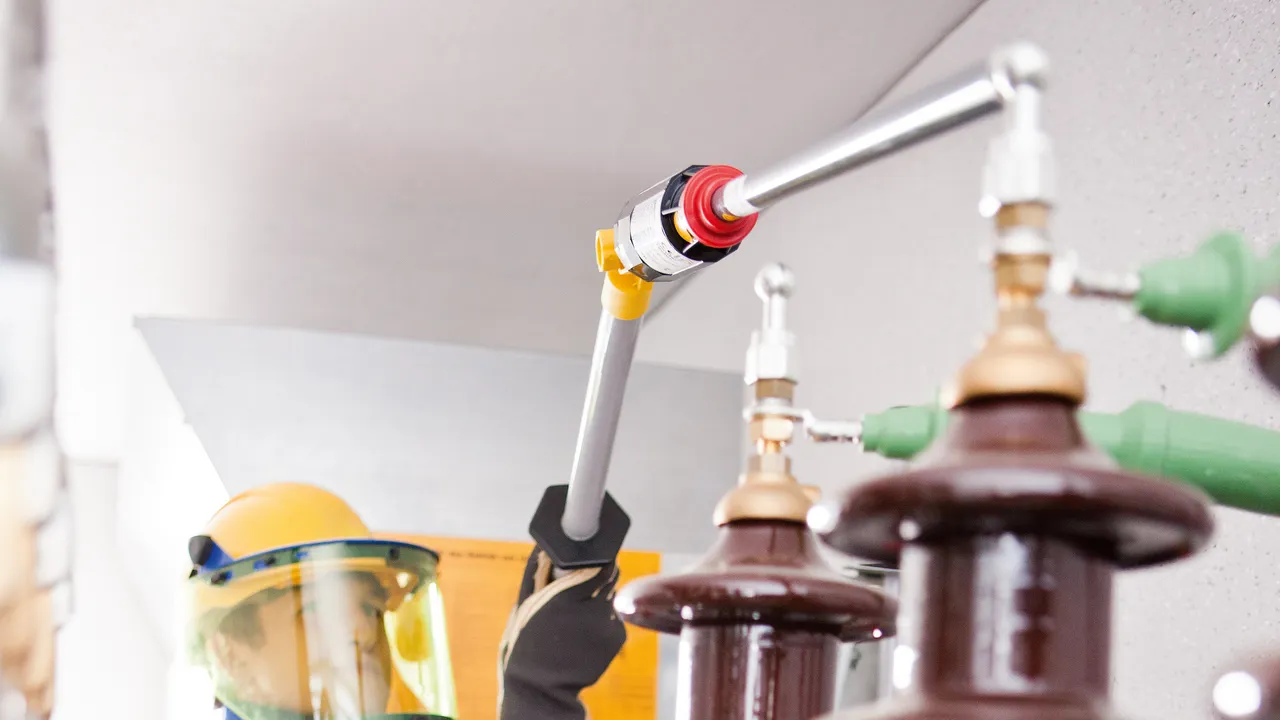

Safe verification of isolation from supply voltage

Reliable indication with standby function
Easy to use
Cost-effective / space-saving transport

Détails

Universal gear coupling allows to adjust the angle of the voltage detector

lorem ipsum — Universal gear coupling allows to adjust the angle of the voltage detector

Nominal Voltage Ranges up to 30 kV / 50 Hz, Category "S"

Category "S" for switchgear installations and overhead lines.

2 Produits

Référence de la pièce 767921 PHE3 PK6 20 S SB ZK

GTIN 4013364097360, Clients tariffs no (UE): 90303370, Poids brut: 2.15 kg, Prix unitaire: 1.00 pc(s)

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Nominal voltage (U_N )	6 ... 20 kV
Total length (l_G )	1010 mm
Insertion depth (I_O )	780 mm

Nominal voltage (U_N )	6 ... 20 kV
Category	S
Total length (l_G )	1010 mm
Insertion depth (I_O )	780 mm
Standard (indicator with test prod)	EN/IEC 61243-1 (DIN VDE 0682-411)
Standard (universal gear coupling)	EN/IEC 60832 (DIN VDE 0682-211)
Temperature range	–25 °C ... +55 °C, climatic category N
Design	Separate
For use at	_
For	Indoor and outdoor installations
Indication	Acoustic and visual
Self-testing element	Yes
Material (test electrode)	Copper alloy/gal Sn
Material (test prod)	Glass-fibre reinforced epoxy resin tube
Material (indicator)	Plastic, fully insulated

Le produit 767921 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767921 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 767931 PHE3 PK10 30 S SB ZK

GTIN 4013364097377, Clients tariffs no (UE): 90303370, Poids brut: 1.68 kg, Prix unitaire: 1.00 pc(s)

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Nominal voltage (U_N )	10 ... 30 kV
Total length (l_G )	1110 mm
Insertion depth (I_O )	880 mm

Nominal voltage (U_N )	10 ... 30 kV
Category	S
Total length (l_G )	1110 mm
Insertion depth (I_O )	880 mm
Standard (indicator with test prod)	EN/IEC 61243-1 (DIN VDE 0682-411)
Standard (universal gear coupling)	EN/IEC 60832 (DIN VDE 0682-211)
Temperature range	–25 °C ... +55 °C, climatic category N
Design	Separate
For use at	_
For	Indoor and outdoor installations
Indication	Acoustic and visual
Self-testing element	Yes
Material (test electrode)	Copper alloy/gal Sn
Material (test prod)	Glass-fibre reinforced epoxy resin tube
Material (indicator)	Plastic, fully insulated

Le produit 767931 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767931 a été ajouté au panier.

Aller à la boutique en ligne

Nominal Voltage Ranges up to 30 kV / 50 Hz, Category "L"

Category "L" for overhead lines.

2 Produits

Référence de la pièce 767922 PHE3 PK6 20 L SB ZK

GTIN 4013364097384, Clients tariffs no (UE): 90303370, Poids brut: 1.45 kg, Prix unitaire: 1.00 pc(s)

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Nominal voltage (U_N )	6 ... 20 kV
Total length (l_G )	415 mm
Insertion depth (I_O )	185 mm

Nominal voltage (U_N )	6 ... 20 kV
Category	L
Total length (l_G )	415 mm
Insertion depth (I_O )	185 mm
Standard (indicator with test prod)	EN/IEC 61243-1 (DIN VDE 0682-411)
Standard (universal gear coupling)	EN/IEC 60832 (DIN VDE 0682-211)
Temperature range	–25 °C ... +55 °C, climatic category N
Design	Separate
For use at	_
For	Indoor and outdoor installations
Indication	Acoustic and visual
Self-testing element	Yes
Material (test electrode)	Copper alloy/gal Sn
Material (test prod)	Glass-fibre reinforced epoxy resin tube
Material (indicator)	Plastic, fully insulated

Le produit 767922 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767922 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 767932 PHE3 PK10 30 L SB ZK

GTIN 4013364097391, Clients tariffs no (UE): 90303370, Poids brut: 1.45 kg, Prix unitaire: 1.00 pc(s)

Images

Open PDF

Plus d'informations

Certificats

Caractéristiques techniques

Nominal voltage (U_N )	10 ... 30 kV
Total length (l_G )	415 mm
Insertion depth (I_O )	185 mm

Nominal voltage (U_N )	10 ... 30 kV
Category	L
Total length (l_G )	415 mm
Insertion depth (I_O )	185 mm
Standard (indicator with test prod)	EN/IEC 61243-1 (DIN VDE 0682-411)
Standard (universal gear coupling)	EN/IEC 60832 (DIN VDE 0682-211)
Temperature range	–25 °C ... +55 °C, climatic category N
Design	Separate
For use at	_
For	Indoor and outdoor installations
Indication	Acoustic and visual
Self-testing element	Yes
Material (test electrode)	Copper alloy/gal Sn
Material (test prod)	Glass-fibre reinforced epoxy resin tube
Material (indicator)	Plastic, fully insulated

Le produit 767932 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 767932 a été ajouté au panier.

Aller à la boutique en ligne
