Référence de la pièce 942300 DG MP TNC 275

GTIN 4013364495272, Clients tariffs no (UE): 85363030, Poids brut: 316.66 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Parafoudre DEHNguard MP TNC 275
Modulaire, enfichable, tripolaire
Parafoudre avec
borne de connexion rapide double push-in pour
le câblage de dérivation et le câblage en série
adapté aux systèmes TN-C 230/400 V, largeur 3 modules
avec contact de télésignalisation
Parafoudre Type 2 + Type 3 selon EN 61643-11
Indication de défaut
Tension continue maximale : 275 V AC
Niveau de protection : <= 1,5 kV
Courant nominal de décharge : 20 kA
Résistance aux courts-circuits : 50 kAeff
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line

produit : DEHN
Type: DG MP TNC 275
Référence: 942300
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 + Type 3 / Classe II + Classe III
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Certifications	KEMA

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 + Type 3 / Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Choc combiné [L-N] (U_OC )	20 kV
Courant nominal avec câblage en V (I_L )	40 A
Niveau de protection en tension (U_P )	≤ 1,5 kV
Niveau de protection en tension avec 5 kA (U_P )	≤ 1 kV
Temps de réponse (t_A )	≤ 25 ns
Protection maximale contre les surintensités côté réseau avec câblage en V	40 A gG
Protection maximale contre les surintensités côté réseau avec câblage de dérivation (double connexion 2 x 10 mm²)	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	50 kA_eff
Caractéristique de la surtension temporaire (U_T)	335 V/5 s – résistance
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²brins rigides
Section de raccordement (min.)	6 mm²brins souples
Section de raccordement (max.)	10 mm²brins rigides/souples
Section de raccordement (min.)	1,5 mm²
Section de raccordement (max.) avec manchon de bout	6 mm²
Section de raccordement (max.) avec manchon de bout, sans col	10 mm²
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	3 modules, DIN 43880
Certifications	KEMA

Le produit 942300 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 942300 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 942318 DG MP TNC 150 FM

GTIN 4013364495265, Clients tariffs no (UE): 85363030, Poids brut: 324.71 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Parafoudre DEHNguard MP TNC 150 FM
Parafoudre tripolaire, modulaire, enfichable
avec
borne de raccordement double push-in pour
le câblage de dérivation et le câblage en série
adapté aux systèmes TN-C, largeur 3 modules standard, avec contact de télésignalisation

Parafoudre type 2 + type 3 selon EN 61643-11
Indication de défaut
Tension continue maximale : 150 V AC
Niveau de protection : <= 0,7 kV
Courant nominal de décharge : 15 kA
Résistance aux courts-circuits : 50 kAeff
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line

produit : DEHN
Type: DG MP TNC 150 FM
Référence: 942318
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 + Type 3 / Classe II + Classe III
Tension max. de régime permanent AC (U_C )	150 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	15 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 0,7 kV
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 + Type 3 / Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	120 / 208 V (50 / 60 Hz)
Tension max. de régime permanent AC (U_C )	150 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	15 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Choc combiné [L-N] (U_OC )	20 kV
Courant nominal avec câblage en V (I_L )	40 A
Niveau de protection en tension (U_P )	≤ 0,7 kV
Niveau de protection en tension avec 5 kA (U_P )	≤ 0,55 kV
Temps de réponse (t_A )	≤ 25 ns
Protection maximale contre les surintensités côté réseau avec câblage en V	40 A gG
Protection maximale contre les surintensités côté réseau avec câblage de dérivation (double connexion 2 x 10 mm²)	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	50 kA_eff
Caractéristique de la surtension temporaire (U_T)	175 V / 5 sec. – Résistance
Caractéristique de la surtension temporaire (U_T)	230 V / 120 min. – défaillance sûre
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²brins rigides
Section de raccordement (min.)	6 mm²brins souples
Section de raccordement (max.)	10 mm²brins rigides/souples
Section de raccordement (min.)	1,5 mm²
Section de raccordement (max.) avec manchon de bout	6 mm²
Section de raccordement (max.) avec manchon de bout, sans col	10 mm²
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	3 modules, DIN 43880
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Le produit 942318 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 942318 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 942305 DG MP TNC 275 FM

GTIN 4013364495289, Clients tariffs no (UE): 85363030, Poids brut: 323.13 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Parafoudre DEHNguard MP TNC 275 FM
Parafoudre tripolaire, modulaire, enfichable
avec
borne de raccordement double push-in pour
le câblage de dérivation et le câblage en série
adapté aux systèmes TN-C 230/400 V, largeur 3 modules standard
avec contact de télésignalisation
Parafoudre type 2 + type 3 selon EN 61643-11
Indication de défaut
Tension continue maximale : 275 V AC
Niveau de protection : <= 1,5 kV
Courant nominal de décharge : 20 kA
Résistance aux courts-circuits : 50 kAeff
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line

produit : DEHN
Type: DG MP TNC 275 FM
Référence: 942305
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 + Type 3 / Classe II + Classe III
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 + Type 3 / Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Choc combiné [L-N] (U_OC )	20 kV
Courant nominal avec câblage en V (I_L )	40 A
Niveau de protection en tension (U_P )	≤ 1,5 kV
Niveau de protection en tension avec 5 kA (U_P )	≤ 1 kV
Temps de réponse (t_A )	≤ 25 ns
Protection maximale contre les surintensités côté réseau avec câblage en V	40 A gG
Protection maximale contre les surintensités côté réseau avec câblage de dérivation (double connexion 2 x 10 mm²)	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	50 kA_eff
Caractéristique de la surtension temporaire (U_T)	335 V/5 s – résistance
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²brins rigides
Section de raccordement (min.)	6 mm²brins souples
Section de raccordement (max.)	10 mm²brins rigides/souples
Section de raccordement (min.)	1,5 mm²
Section de raccordement (max.) avec manchon de bout	6 mm²
Section de raccordement (max.) avec manchon de bout, sans col	10 mm²
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	3 modules, DIN 43880
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Le produit 942305 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 942305 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 942319 DG MP TNC 385 FM

GTIN 4013364495296, Clients tariffs no (UE): 85363030, Poids brut: 324.71 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Parafoudre DEHNguard MP TNC 385 FM
Parafoudre tripolaire, modulaire, enfichable
avec
borne de raccordement double push-in pour
le câblage de dérivation et le câblage en série
adapté aux systèmes TN-C, largeur 3 modules standard, avec contact de télésignalisation

Parafoudre type 2 + type 3 selon EN 61643-11
Indication de défaut
Tension continue maximale : 385 V AC
Niveau de protection : <= 1,75 kV
Courant nominal de décharge : 20 kA
Résistance aux courts-circuits : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line

produit : DEHN
Type: DG MP TNC 385 FM
Référence: 942319
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 + Type 3 / Classe II + Classe III
Tension max. de régime permanent AC (U_C )	385 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 1,75 kV
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 + Type 3 / Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	385 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Choc combiné [L-N] (U_OC )	20 kV
Courant nominal avec câblage en V (I_L )	40 A
Niveau de protection en tension (U_P )	≤ 1,75 kV
Niveau de protection en tension avec 5 kA (U_P )	≤ 1,35 kV
Temps de réponse (t_A )	≤ 25 ns
Protection maximale contre les surintensités côté réseau avec câblage en V	40 A gG
Protection maximale contre les surintensités côté réseau avec câblage de dérivation (double connexion 2 x 10 mm²)	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	335 V/5 s – résistance
Caractéristique de la surtension temporaire (U_T)	440 V / 120 min – Résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²brins rigides
Section de raccordement (min.)	6 mm²brins souples
Section de raccordement (max.)	10 mm²brins rigides/souples
Section de raccordement (min.)	1,5 mm²
Section de raccordement (max.) avec manchon de bout	6 mm²
Section de raccordement (max.) avec manchon de bout, sans col	10 mm²
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	3 modules, DIN 43880
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Le produit 942319 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 942319 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 942308 DG MP TNC 440 FM

GTIN 4013364495258, Clients tariffs no (UE): 85363030, Poids brut: 355.78 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Parafoudre DEHNguard MP TNC 440 FM
Parafoudre tripolaire, modulaire, enfichable
avec
borne de raccordement double push-in pour
le câblage de dérivation et le câblage en série
adapté aux systèmes TN-C 400/690 V, largeur 3 modules standard
avec contact de télésignalisation
Parafoudre type 2 + type 3 selon EN 61643-11
Indication de défaut
Tension continue maximale : 440 V AC
Niveau de protection : <= 2 kV
Courant nominal de décharge : 20 kA
Résistance aux courts-circuits : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line

produit : DEHN
Type: DG MP TNC 440 FM
Référence: 942308
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 + Type 3 / Classe II + Classe III
Tension max. de régime permanent AC (U_C )	440 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 2 kV
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 + Type 3 / Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	400 / 690 V (50 / 60 Hz)
Tension max. de régime permanent AC (U_C )	440 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Choc combiné [L-N] (U_OC )	20 kV
Courant nominal avec câblage en V (I_L )	40 A
Niveau de protection en tension (U_P )	≤ 2 kV
Niveau de protection en tension avec 5 kA (U_P )	≤ 1,7 kV
Temps de réponse (t_A )	≤ 25 ns
Protection maximale contre les surintensités côté réseau avec câblage en V	40 A gG
Protection maximale contre les surintensités côté réseau avec câblage de dérivation (double connexion 2 x 10 mm²)	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	580 V / 5 sec. – Résistance
Caractéristique de la surtension temporaire (U_T)	765 V / 120 min. – défaillance sûre
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²brins rigides
Section de raccordement (min.)	6 mm²brins souples
Section de raccordement (max.)	10 mm²brins rigides/souples
Section de raccordement (min.)	1,5 mm²
Section de raccordement (max.) avec manchon de bout	6 mm²
Section de raccordement (max.) avec manchon de bout, sans col	10 mm²
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	3 modules, DIN 43880
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Le produit 942308 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 942308 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 942400 DG MP TNS 275

GTIN 4013364484115, Clients tariffs no (UE): 85363030, Poids brut: 407.53 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

Parafoudre DEHNguard MP TNS 275
Parafoudre quadripolaire, modulaire, enfichable
avec
borne de raccordement double enfichable pour
le câblage de dérivation et le câblage en série
adapté aux systèmes TN-S, largeur de 4 modules standard
Parafoudre type 2 + type 3 selon EN 61643-11
Indication de défaut
Tension continue maximale : 275 V AC
Niveau de protection : <= 1,5 kV
Courant nominal de décharge : 20 kA
Résistance aux courts-circuits : 50 kAeff
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line

produit : DEHN
Type: DG MP TNS 275
Référence: 942400
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 + Type 3 / Classe II + Classe III
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Certifications	KEMA

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 + Type 3 / Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Choc combiné [L-N] (U_OC )	20 kV
Courant nominal avec câblage en V (I_L )	40 A
Niveau de protection [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Niveau de protection [L-PE]/[N-PE] à 5 kA (U_P )	≤ 1 / ≤ 1 kV
Temps de réponse (t_A )	≤ 25 ns
Protection maximale contre les surintensités côté réseau avec câblage en V	40 A gG
Protection maximale contre les surintensités côté réseau avec câblage de dérivation (double connexion 2 x 10 mm²)	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	50 kA_eff
Caractéristique de la surtension temporaire (U_T)	335 V/5 s – résistance
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²brins rigides
Section de raccordement (min.)	6 mm²brins souples
Section de raccordement (max.)	10 mm²brins rigides/souples
Section de raccordement (min.)	1,5 mm²
Section de raccordement (max.) avec manchon de bout	6 mm²
Section de raccordement (max.) avec manchon de bout, sans col	10 mm²
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA

Le produit 942400 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 942400 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 942408 DG MP TNS 150 FM

GTIN 4013364484863, Clients tariffs no (UE): 85363030, Poids brut: 385.91 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

Parafoudre DEHNguard MP TNS 150 FM
Parafoudre quadripolaire, modulaire, enfichable
avec
borne de raccordement double enfichable pour
le câblage de dérivation et le câblage en série
adapté aux systèmes TN-S, largeur de 4 modules standard
avec contact de télésignalisation
Parafoudre type 2 + type 3 selon EN 61643-11
Indication de défaut
Tension continue maximale : 150 V AC
Niveau de protection : <= 0,7 kV
Courant nominal de décharge : 15 kA
Résistance aux courts-circuits : 50 kAeff
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line

produit : DEHN
Type: DG MP TNS 150 FM
Référence: 942408
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 + Type 3 / Classe II + Classe III
Tension max. de régime permanent AC (U_C )	150 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	15 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 + Type 3 / Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	120 / 208 V (50 / 60 Hz)
Tension max. de régime permanent AC (U_C )	150 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	15 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Choc combiné [L-N] (U_OC )	20 kV
Courant nominal avec câblage en V (I_L )	40 A
Niveau de protection [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Niveau de protection [L-PE]/[N-PE] à 5 kA (U_P )	≤ 0,55 / ≤ 0,55 kV
Temps de réponse (t_A )	≤ 25 ns
Protection maximale contre les surintensités côté réseau avec câblage en V	40 A gG
Protection maximale contre les surintensités côté réseau avec câblage de dérivation (double connexion 2 x 10 mm²)	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	50 kA_eff
Caractéristique de la surtension temporaire (U_T)	175 V / 5 sec. – Résistance
Caractéristique de la surtension temporaire (U_T)	230 V / 120 min. – défaillance sûre
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²brins rigides
Section de raccordement (min.)	6 mm²brins souples
Section de raccordement (max.)	10 mm²brins rigides/souples
Section de raccordement (min.)	1,5 mm²
Section de raccordement (max.) avec manchon de bout	6 mm²
Section de raccordement (max.) avec manchon de bout, sans col	10 mm²
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Le produit 942408 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 942408 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 942405 DG MP TNS 275 FM

GTIN 4013364477124, Clients tariffs no (UE): 85363030, Poids brut: 350.91 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

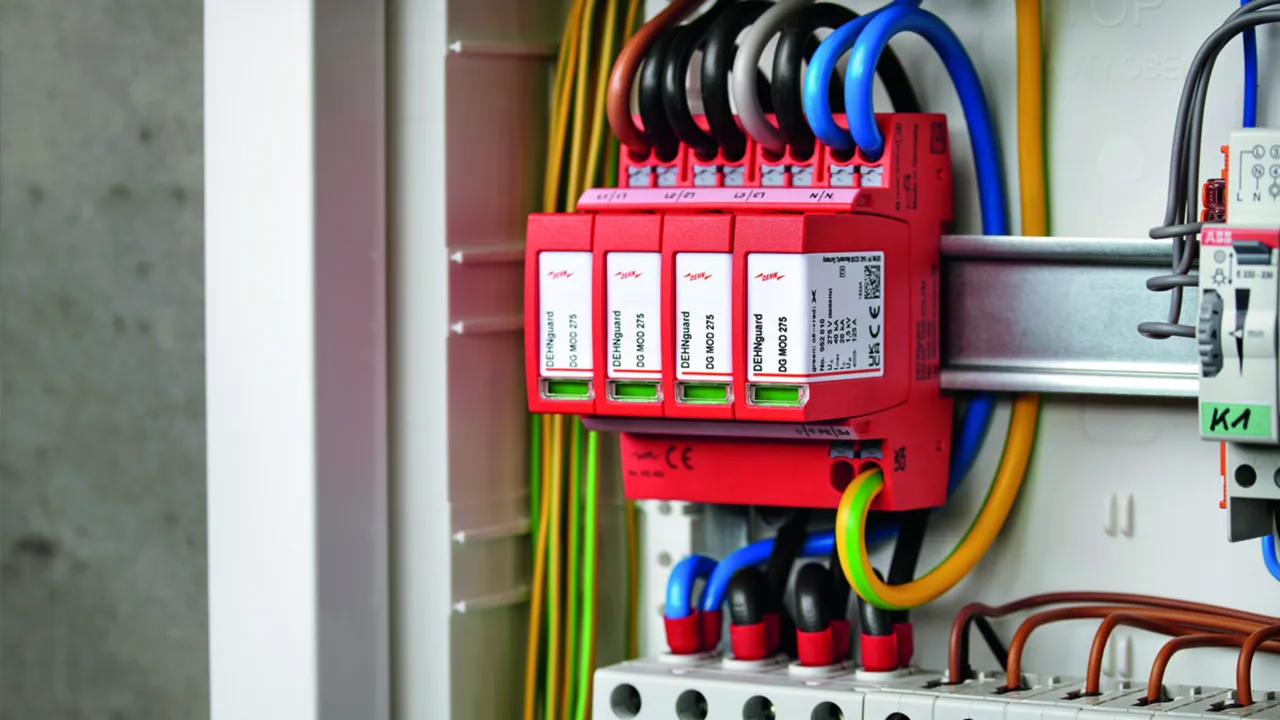

Parafoudre DEHNguard MP TNS 275 FM
Parafoudre quadripolaire, modulaire, enfichable
avec
borne de raccordement double enfichable pour
le câblage de dérivation et le câblage en série
adapté aux systèmes TN-S, largeur de 4 modules standard
avec contact de télésignalisation
Parafoudre type 2 + type 3 selon EN 61643-11
Indication de défaut
Tension continue maximale : 275 V AC
Niveau de protection : <= 1,5 kV
Courant nominal de décharge : 20 kA
Résistance aux courts-circuits : 50 kAeff
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line

produit : DEHN
Type: DG MP TNS 275 FM
Référence: 942405
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 + Type 3 / Classe II + Classe III
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 + Type 3 / Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Choc combiné [L-N] (U_OC )	20 kV
Courant nominal avec câblage en V (I_L )	40 A
Niveau de protection [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Niveau de protection [L-PE]/[N-PE] à 5 kA (U_P )	≤ 1 / ≤ 1 kV
Temps de réponse (t_A )	≤ 25 ns
Protection maximale contre les surintensités côté réseau avec câblage en V	40 A gG
Protection maximale contre les surintensités côté réseau avec câblage de dérivation (double connexion 2 x 10 mm²)	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	50 kA_eff
Caractéristique de la surtension temporaire (U_T)	335 V/5 s – résistance
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²brins rigides
Section de raccordement (min.)	6 mm²brins souples
Section de raccordement (max.)	10 mm²brins rigides/souples
Section de raccordement (min.)	1,5 mm²
Section de raccordement (max.) avec manchon de bout	6 mm²
Section de raccordement (max.) avec manchon de bout, sans col	10 mm²
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Le produit 942405 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 942405 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 942409 DG MP TNS 385 FM

GTIN 4013364484832, Clients tariffs no (UE): 85363030, Poids brut: 441.67 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

Parafoudre DEHNguard MP TNS 385 FM
Parafoudre quadripolaire, modulaire, enfichable
avec
borne de raccordement double enfichable pour
le câblage de dérivation et le câblage en série
adapté aux systèmes TN-S, largeur de 4 modules standard
avec contact de télésignalisation
Parafoudre type 2 + type 3 selon EN 61643-11
Indication de défaut
Tension continue maximale : 385 V AC
Niveau de protection : <= 1,75 kV
Courant nominal de décharge : 20 kA
Résistance aux courts-circuits : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line

produit : DEHN
Type: DG MP TNS 385 FM
Référence: 942409
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 + Type 3 / Classe II + Classe III
Tension max. de régime permanent AC (U_C )	385 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-PE]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,75 kV
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 + Type 3 / Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	385 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Choc combiné [L-N] (U_OC )	20 kV
Courant nominal avec câblage en V (I_L )	40 A
Niveau de protection [L-PE]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,75 kV
Niveau de protection [L-PE]/[N-PE] à 5 kA (U_P )	≤ 1,35 / ≤ 1,35 kV
Temps de réponse (t_A )	≤ 25 ns
Protection maximale contre les surintensités côté réseau avec câblage en V	40 A gG
Protection maximale contre les surintensités côté réseau avec câblage de dérivation (double connexion 2 x 10 mm²)	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	335 V/5 s – résistance
Caractéristique de la surtension temporaire (U_T)	440 V / 120 min – Résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²brins rigides
Section de raccordement (min.)	6 mm²brins souples
Section de raccordement (max.)	10 mm²brins rigides/souples
Section de raccordement (min.)	1,5 mm²
Section de raccordement (max.) avec manchon de bout	6 mm²
Section de raccordement (max.) avec manchon de bout, sans col	10 mm²
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Le produit 942409 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 942409 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 942310 DG MP TT 275

GTIN 4013364484108, Clients tariffs no (UE): 85363030, Poids brut: 343.84 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

Parafoudre DEHNguard MP TT 275
Parafoudre quadripolaire, modulaire, enfichable
avec
borne de raccordement double enfichable pour
le câblage de dérivation et le câblage en série
adapté aux systèmes TT et TN-S, largeur de 4 modules standard
Parafoudre type 2 + type 3 selon EN 61643-11
Indication de défaut
Tension continue maximale : 275 V AC
Niveau de protection : <= 1,5 kV
Courant nominal de décharge : 20 kA
Résistance aux courts-circuits : 50 kAeff
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line

produit : DEHN
Type: DG MP TT 275
Référence: 942310
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 + Type 3 / Classe II + Classe III
Tension max. de régime permanent AC [L-N] (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Certifications	KEMA

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 + Type 3 / Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	275 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Choc combiné [L-N] (U_OC )	20 kV
Choc combiné [N-PE] (U_OC )	6 kV
Courant nominal avec câblage en V (I_L )	40 A
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Niveau de protection [L-N]/[N-PE] à 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection maximale contre les surintensités côté réseau avec câblage en V	40 A gG
Protection maximale contre les surintensités côté réseau avec câblage de dérivation (double connexion 2 x 10 mm²)	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	50 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²brins rigides
Section de raccordement (min.)	6 mm²brins souples
Section de raccordement (max.)	10 mm² multi-brins/multi-brins souples
Section de raccordement (min.)	1,5 mm²
Section de raccordement (max.) avec manchon de bout	6 mm²
Section de raccordement (max.) avec manchon de bout, sans col	10 mm²
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA
Caractéristiques techniques supplémentaires :	---------------------------------
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	12 kA
Niveau de protection [L-PE] (U_P )	1,5 kV

Le produit 942310 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 942310 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 942328 DG MP TT 150 FM

GTIN 4013364484856, Clients tariffs no (UE): 85363030, Poids brut: 388.86 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

Parafoudre DEHNguard MP TT 275 FM
Parafoudre quadripolaire, modulaire, enfichable
avec
borne de raccordement double push-in pour
le câblage de dérivation et le câblage en série
adapté aux systèmes TT et TN-S, largeur de 4 modules standard
avec contact de télésignalisation
Parafoudre type 2 + type 3 selon EN 61643-11
Indication de défaut
Tension continue maximale : 150 V AC
Niveau de protection : <= 0,7 kV
Courant nominal de décharge : 15 kA
Résistance aux courts-circuits : 50 kAeff
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line

produit : DEHN
Type: DG MP TT 150 FM
Référence: 942328
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 + Type 3 / Classe II + Classe III
Tension max. de régime permanent AC [L-N] (U_C )	150 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	15 kA
Courant nominal de décharge (8/20 µs) [N-PE] (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 0,7 / ≤ 1,5 kV
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 + Type 3 / Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	120 / 208 V (50 / 60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	150 V (50 / 60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	15 kA
Courant nominal de décharge (8/20 µs) [N-PE] (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Choc combiné [L-N] (U_OC )	20 kV
Choc combiné [N-PE] (U_OC )	6 kV
Courant nominal avec câblage en V (I_L )	40 A
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 0,7 / ≤ 1,5 kV
Niveau de protection [L-N]/[N-PE] à 5 kA (U_P )	≤ 0,55 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection maximale contre les surintensités côté réseau avec câblage en V	40 A gG
Protection maximale contre les surintensités côté réseau avec câblage de dérivation (double connexion 2 x 10 mm²)	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	50 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	175 V / 5 sec. – Résistance
Surtension temporaire [L-N], caractéristique (U_T)	230 V / 120 min. – défaillance sûre
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²brins rigides
Section de raccordement (min.)	6 mm²brins souples
Section de raccordement (max.)	10 mm² multi-brins/multi-brins souples
Section de raccordement (min.)	1,5 mm²
Section de raccordement (max.) avec manchon de bout	6 mm²
Section de raccordement (max.) avec manchon de bout, sans col	10 mm²
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	---------------------------------
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	12 kA
Niveau de protection [L-PE] (U_P )	1,5 kV

Le produit 942328 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 942328 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 942315 DG MP TT 275 FM

GTIN 4013364477162, Clients tariffs no (UE): 85363030, Poids brut: 346.63 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

Parafoudre DEHNguard MP TT 275 FM
Parafoudre quadripolaire, modulaire, enfichable
avec
borne de raccordement double enfichable pour
le câblage de dérivation et le câblage en série
adapté aux systèmes TT et TN-S, largeur de 4 modules standard
avec contact de télésignalisation
Parafoudre type 2 + type 3 selon EN 61643-11
Indication de défaut
Tension continue maximale : 275 V AC
Niveau de protection : <= 1,5 kV
Courant nominal de décharge : 20 kA
Résistance aux courts-circuits : 50 kAeff
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line

produit : DEHN
Type: DG MP TT 275 FM
Référence: 942315
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 + Type 3 / Classe II + Classe III
Tension max. de régime permanent AC [L-N] (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 + Type 3 / Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	275 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Choc combiné [L-N] (U_OC )	20 kV
Choc combiné [N-PE] (U_OC )	6 kV
Courant nominal avec câblage en V (I_L )	40 A
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Niveau de protection [L-N]/[N-PE] à 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection maximale contre les surintensités côté réseau avec câblage en V	40 A gG
Protection maximale contre les surintensités côté réseau avec câblage de dérivation (double connexion 2 x 10 mm²)	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	50 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²brins rigides
Section de raccordement (min.)	6 mm²brins souples
Section de raccordement (max.)	10 mm² multi-brins/multi-brins souples
Section de raccordement (min.)	1,5 mm²
Section de raccordement (max.) avec manchon de bout	6 mm²
Section de raccordement (max.) avec manchon de bout, sans col	10 mm²
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	---------------------------------
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	12 kA
Niveau de protection [L-PE] (U_P )	1,5 kV

Le produit 942315 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 942315 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 942325 DG MP TT 320 FM

GTIN 4013364484849, Clients tariffs no (UE): 85363030, Poids brut: 418.85 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

Parafoudre DEHNguard MP TT 320 FM
Parafoudre quadripolaire, modulaire, enfichable
avec
borne de raccordement double enfichable pour
le câblage de dérivation et le câblage en série
adapté aux systèmes TT et TN-S, largeur de 4 modules standard
avec contact de télésignalisation
Parafoudre type 2 + type 3 selon EN 61643-11
Indication de défaut
Tension continue maximale : 320 V AC
Niveau de protection : <= 1,5 kV
Courant nominal de décharge : 20 kA
Résistance aux courts-circuits : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line

produit : DEHN
Type: DG MP TT 320 FM
Référence: 942325
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 + Type 3 / Classe II + Classe III
Tension max. de régime permanent AC [L-N] (U_C )	320 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 + Type 3 / Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	320 V (50 / 60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Choc combiné [L-N] (U_OC )	20 kV
Choc combiné [N-PE] (U_OC )	6 kV
Courant nominal avec câblage en V (I_L )	40 A
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Niveau de protection [L-N]/[N-PE] à 5 kA (U_P )	≤ 1,2 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection maximale contre les surintensités côté réseau avec câblage en V	40 A gG
Protection maximale contre les surintensités côté réseau avec câblage de dérivation (double connexion 2 x 10 mm²)	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²brins rigides
Section de raccordement (min.)	6 mm²brins souples
Section de raccordement (max.)	10 mm² multi-brins/multi-brins souples
Section de raccordement (min.)	1,5 mm²
Section de raccordement (max.) avec manchon de bout	6 mm²
Section de raccordement (max.) avec manchon de bout, sans col	10 mm²
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	---------------------------------
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	12 kA
Niveau de protection [L-PE] (U_P )	1,5 kV

Le produit 942325 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 942325 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 942317 DG MP TT 385 FM

GTIN 4013364484825, Clients tariffs no (UE): 85363030, Poids brut: 430.48 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

Parafoudre DEHNguard MP TT 385 FM
Parafoudre quadripolaire, modulaire, enfichable
avec
borne de raccordement double enfichable pour
le câblage de dérivation et le câblage en série
adapté aux systèmes TT et TN-S, largeur de 4 modules standard
avec contact de télésignalisation
Parafoudre type 2 + type 3 selon EN 61643-11
Indication de défaut
Tension continue maximale : 385 V AC
Niveau de protection : <= 1,75 kV
Courant nominal de décharge : 20 kA
Résistance aux courts-circuits : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line

produit : DEHN
Type: DG MP TT 385 FM
Référence: 942317
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 + Type 3 / Classe II + Classe III
Tension max. de régime permanent AC [L-N] (U_C )	385 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 + Type 3 / Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	385 V (50 / 60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Choc combiné [L-N] (U_OC )	20 kV
Choc combiné [N-PE] (U_OC )	6 kV
Courant nominal avec câblage en V (I_L )	40 A
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Niveau de protection [L-N]/[N-PE] à 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection maximale contre les surintensités côté réseau avec câblage en V	40 A gG
Protection maximale contre les surintensités côté réseau avec câblage de dérivation (double connexion 2 x 10 mm²)	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²brins rigides
Section de raccordement (min.)	6 mm²brins souples
Section de raccordement (max.)	10 mm² multi-brins/multi-brins souples
Section de raccordement (min.)	1,5 mm²
Section de raccordement (max.) avec manchon de bout	6 mm²
Section de raccordement (max.) avec manchon de bout, sans col	10 mm²
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	---------------------------------
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	12 kA
Niveau de protection [L-PE] (U_P )	1,5 kV

Le produit 942317 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 942317 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 942200 DG MP TN 275

GTIN 4013364495395, Clients tariffs no (UE): 85363030, Poids brut: 228.88 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Parafoudre DEHNguard MP TN 275
Parafoudre bipolaire, modulaire, enfichable
avec
borne de raccordement double push-in pour
le câblage de dérivation et le câblage en série
adapté aux systèmes TN 230 V monophasés, largeur 2 modules standard
Parafoudre type 2 + type 3 selon EN 61643-11
Indication de défaut
Tension continue maximale : 275 V AC
Niveau de protection : <= 1,5 kV
Courant nominal de décharge : 20 kA
Résistance aux courts-circuits : 50 kAeff
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line

produit : DEHN
Type: DG MP TN 275
Référence: 942200
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 + Type 3 / Classe II + Classe III
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Certifications	KEMA

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 + Type 3 / Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Choc combiné [L-N] (U_OC )	20 kV
Courant nominal avec câblage en V (I_L )	40 A
Niveau de protection [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Niveau de protection [L-PE]/[N-PE] à 5 kA (U_P )	≤ 1 / ≤ 1 kV
Temps de réponse (t_A )	≤ 25 ns
Protection maximale contre les surintensités côté réseau avec câblage en V	40 A gG
Protection maximale contre les surintensités côté réseau avec câblage de dérivation (double connexion 2 x 10 mm²)	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	50 kA_eff
Caractéristique de la surtension temporaire (U_T)	335 V/5 s – résistance
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²brins rigides
Section de raccordement (min.)	6 mm²brins souples
Section de raccordement (max.)	10 mm²brins rigides/souples
Section de raccordement (min.)	1,5 mm²
Section de raccordement (max.) avec manchon de bout	6 mm²
Section de raccordement (max.) avec manchon de bout, sans col	10 mm²
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	KEMA

Le produit 942200 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 942200 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 942207 DG MP TN 150 FM

GTIN 4013364495418, Clients tariffs no (UE): 85363030, Poids brut: 231.67 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Parafoudre DEHNguard MP TN 150 FM
Parafoudre bipolaire, modulaire, enfichable
avec
borne de raccordement double push-in pour
le câblage de dérivation et le câblage en série
adapté aux systèmes TN monophasés, largeur 2 modules standard
avec contact de télésignalisation
Parafoudre type 2 + type 3 selon EN 61643-11
Indication de défaut
Tension continue maximale : 150 V AC
Niveau de protection : <= 0,7 kV
Courant nominal de décharge : 15 kA
Résistance aux courts-circuits : 50 kAeff
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line

produit : DEHN
Type: DG MP TN 150 FM
Référence: 942207
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 + Type 3 / Classe II + Classe III
Tension max. de régime permanent AC (U_C )	150 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	15 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 + Type 3 / Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	120 V (50 / 60 Hz)
Tension max. de régime permanent AC (U_C )	150 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	15 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Choc combiné [L-N] (U_OC )	20 kV
Courant nominal avec câblage en V (I_L )	40 A
Niveau de protection [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Niveau de protection [L-PE]/[N-PE] à 5 kA (U_P )	≤ 0,55 / ≤ 0,55 kV
Temps de réponse (t_A )	≤ 25 ns
Protection maximale contre les surintensités côté réseau avec câblage en V	40 A gG
Protection maximale contre les surintensités côté réseau avec câblage de dérivation (double connexion 2 x 10 mm²)	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	50 kA_eff
Caractéristique de la surtension temporaire (U_T)	175 V / 5 sec. – Résistance
Caractéristique de la surtension temporaire (U_T)	230 V / 120 min. – défaillance sûre
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²brins rigides
Section de raccordement (min.)	6 mm²brins souples
Section de raccordement (max.)	10 mm²brins rigides/souples
Section de raccordement (min.)	1,5 mm²
Section de raccordement (max.) avec manchon de bout	6 mm²
Section de raccordement (max.) avec manchon de bout, sans col	10 mm²
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A ; 125 V / 0,2 A ; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm²brins rigides/souples

Le produit 942207 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 942207 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 942205 DG MP TN 275 FM

GTIN 4013364495401, Clients tariffs no (UE): 85363030, Poids brut: 231.32 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Parafoudre DEHNguard MP TN 275 FM
Parafoudre bipolaire, modulaire, enfichable
avec
borne de raccordement double push-in pour
le câblage de dérivation et le câblage en série
adapté aux systèmes TN 230 V monophasés, largeur 2 modules standard
avec contact de télésignalisation
Parafoudre type 2 + type 3 selon EN 61643-11
Indication de défaut
Tension continue maximale : 275 V AC
Niveau de protection : <= 1,5 kV
Courant nominal de décharge : 20 kA
Résistance aux courts-circuits : 50 kAeff
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line

produit : DEHN
Type: DG MP TN 275 FM
Référence: 942205
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 + Type 3 / Classe II + Classe III
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 + Type 3 / Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Choc combiné [L-N] (U_OC )	20 kV
Courant nominal avec câblage en V (I_L )	40 A
Niveau de protection [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Niveau de protection [L-PE]/[N-PE] à 5 kA (U_P )	≤ 1 / ≤ 1 kV
Temps de réponse (t_A )	≤ 25 ns
Protection maximale contre les surintensités côté réseau avec câblage en V	40 A gG
Protection maximale contre les surintensités côté réseau avec câblage de dérivation (double connexion 2 x 10 mm²)	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	50 kA_eff
Caractéristique de la surtension temporaire (U_T)	335 V/5 s – résistance
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²brins rigides
Section de raccordement (min.)	6 mm²brins souples
Section de raccordement (max.)	10 mm²brins rigides/souples
Section de raccordement (min.)	1,5 mm²
Section de raccordement (max.) avec manchon de bout	6 mm²
Section de raccordement (max.) avec manchon de bout, sans col	10 mm²
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A ; 125 V / 0,2 A ; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm²brins rigides/souples

Le produit 942205 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 942205 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 942110 DG MP TT 2P 275

GTIN 4013364495326, Clients tariffs no (UE): 85363030, Poids brut: 220.36 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Parafoudre DEHNguard MP TT 2P 275
Modulaire, enfichable, bipolaire
Parafoudre avec
borne de connexion rapide double push-in pour
le câblage de dérivation et le câblage en série
adapté aux systèmes TT et TN monophasés 230 V, largeur 2 modules
Parafoudre Type 2 + Type 3 selon EN 61643-11
Indication de défaut
Tension continue maximale : 275 V AC
Niveau de protection : <= 1,5 kV
Courant nominal de décharge : 20 kA
Résistance aux courts-circuits : 50 kAeff
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line

produit : DEHN
Type: DG MP TT 2P 275
Référence: 942110
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 + Type 3 / Classe II + Classe III
Tension max. de régime permanent AC [L-N] (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Certifications	KEMA

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 + Type 3 / Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	275 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Choc combiné [L-N] (U_OC )	20 kV
Choc combiné [N-PE] (U_OC )	6 kV
Courant nominal avec câblage en V (I_L )	40 A
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Niveau de protection [L-N]/[N-PE] à 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection maximale contre les surintensités côté réseau avec câblage en V	40 A gG
Protection maximale contre les surintensités côté réseau avec câblage de dérivation (double connexion 2 x 10 mm²)	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	50 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²brins rigides
Section de raccordement (min.)	6 mm²brins souples
Section de raccordement (max.)	10 mm²brins rigides/souples
Section de raccordement (min.)	1,5 mm²
Section de raccordement (max.) avec manchon de bout	6 mm²
Section de raccordement (max.) avec manchon de bout, sans col	10 mm²
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	KEMA
Caractéristiques techniques supplémentaires :	---------------------------------
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	12 kA
Niveau de protection [L-PE] (U_P )	1,5 kV

Le produit 942110 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 942110 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 942115 DG MP TT 2P 275 FM

GTIN 4013364495333, Clients tariffs no (UE): 85363030, Poids brut: 226.75 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Parafoudre DEHNguard MP TT 2P 275 FM
Parafoudre bipolaire, modulaire, enfichable
avec
borne de raccordement double push-in pour
le câblage de dérivation et le câblage en série
adapté aux systèmes TT et TN monophasés 230 V, largeur 2 modules standard
avec contact de télésignalisation
Parafoudre type 2 + type 3 selon EN 61643-11
Indication de défaut
Tension continue maximale : 275 V AC
Niveau de protection : <= 1,5 kV
Courant nominal de décharge : 20 kA
Résistance aux courts-circuits : 50 kAeff
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line

produit : DEHN
Type: DG MP TT 2P 275 FM
Référence: 942115
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 + Type 3 / Classe II + Classe III
Tension max. de régime permanent AC [L-N] (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 + Type 3 / Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	275 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Choc combiné [L-N] (U_OC )	20 kV
Choc combiné [N-PE] (U_OC )	6 kV
Courant nominal avec câblage en V (I_L )	40 A
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Niveau de protection [L-N]/[N-PE] à 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection maximale contre les surintensités côté réseau avec câblage en V	40 A gG
Protection maximale contre les surintensités côté réseau avec câblage de dérivation (double connexion 2 x 10 mm²)	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	50 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²brins rigides
Section de raccordement (min.)	6 mm²brins souples
Section de raccordement (max.)	10 mm²brins rigides/souples
Section de raccordement (min.)	1,5 mm²
Section de raccordement (max.) avec manchon de bout	6 mm²
Section de raccordement (max.) avec manchon de bout, sans col	10 mm²
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm²brins rigides/souples
Caractéristiques techniques supplémentaires :	---------------------------------
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	12 kA
Niveau de protection [L-PE] (U_P )	1,5 kV

Le produit 942115 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 942115 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 942135 DG MP TT 2P 320 FM

GTIN 4013364495340, Clients tariffs no (UE): 85363030, Poids brut: 230.96 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Parafoudre DEHNguard MP TT 2P 320 FM
Parafoudre bipolaire, modulaire, enfichable
avec
borne de raccordement double push-in pour
le câblage de dérivation et le câblage en série
adapté aux systèmes TT et TN monophasés 230 V, largeur 2 modules standard
avec contact de télésignalisation
Parafoudre type 2 + type 3 selon EN 61643-11
Indication de défaut
Tension continue maximale : 320 V AC
Niveau de protection : <= 1,5 kV
Courant nominal de décharge : 20 kA
Résistance aux courts-circuits : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line

produit : DEHN
Type: DG MP TT 2P 320 FM
Référence: 942135
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 + Type 3 / Classe II + Classe III
Tension max. de régime permanent AC [L-N] (U_C )	320 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 + Type 3 / Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	320 V (50 / 60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Choc combiné [L-N] (U_OC )	20 kV
Choc combiné [N-PE] (U_OC )	6 kV
Courant nominal avec câblage en V (I_L )	40 A
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Niveau de protection [L-N]/[N-PE] à 5 kA (U_P )	≤ 1,2 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection maximale contre les surintensités côté réseau avec câblage en V	40 A gG
Protection maximale contre les surintensités côté réseau avec câblage de dérivation (double connexion 2 x 10 mm²)	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²brins rigides
Section de raccordement (min.)	6 mm²brins souples
Section de raccordement (max.)	10 mm²brins rigides/souples
Section de raccordement (min.)	1,5 mm²
Section de raccordement (max.) avec manchon de bout	6 mm²
Section de raccordement (max.) avec manchon de bout, sans col	10 mm²
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm²brins rigides/souples
Caractéristiques techniques supplémentaires :	---------------------------------
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	12 kA
Niveau de protection [L-PE] (U_P )	1,5 kV

Le produit 942135 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 942135 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 942117 DG MP TT 2P 385 FM

GTIN 4013364495357, Clients tariffs no (UE): 85363090, Poids brut: 227.23 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Parafoudre DEHNguard MP TT 2P 385 FM
Parafoudre bipolaire, modulaire, enfichable
avec
borne de raccordement double push-in pour
le câblage de dérivation et le câblage en série
adapté aux systèmes TT et TN monophasés, largeur 2 modules standard
avec contact de télésignalisation
Parafoudre type 2 + type 3 selon EN 61643-11
Indication de défaut
Tension continue maximale : 385 V AC
Niveau de protection : <= 1,75 kV
Courant nominal de décharge : 20 kA
Résistance aux courts-circuits : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line

produit : DEHN
Type: DG MP TT 2P 385 FM
Référence: 942117
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 + Type 3 / Classe II + Classe III
Tension max. de régime permanent AC [L-N] (U_C )	385 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 + Type 3 / Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	385 V (50 / 60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Choc combiné [L-N] (U_OC )	20 kV
Choc combiné [N-PE] (U_OC )	6 kV
Courant nominal avec câblage en V (I_L )	40 A
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Niveau de protection [L-N]/[N-PE] à 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection maximale contre les surintensités côté réseau avec câblage en V	40 A gG
Protection maximale contre les surintensités côté réseau avec câblage de dérivation (double connexion 2 x 10 mm²)	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V / 120 min. – Résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²brins rigides
Section de raccordement (min.)	6 mm²brins souples
Section de raccordement (max.)	10 mm²brins rigides/souples
Section de raccordement (min.)	1,5 mm²
Section de raccordement (max.) avec manchon de bout	6 mm²
Section de raccordement (max.) avec manchon de bout, sans col	10 mm²
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm²brins rigides/souples
Caractéristiques techniques supplémentaires :	---------------------------------
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	12 kA
Niveau de protection [L-PE] (U_P )	1,75 kV

Le produit 942117 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 942117 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 942307 DG MP WE 600 FM

GTIN 4013364495302, Clients tariffs no (UE): 85363030, Poids brut: 384.26 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Parafoudre DEHNguard MP WE 600 FM
Modulaire, enfichable, tripolaire
Parafoudre avec
borne de connexion rapide double push-in pour
le câblage de dérivation et le câblage en série
adapté aux installations éoliennes pour les applications de systèmes TN-C
400/690 V, largeur 3 modules
avec contact de télésignalisation
Prise en compte des variations de tension de courte durée
via tension nominale plus élevée de la varistance Umov
Parafoudre Type 2 + Type 3 selon EN 61643-11
Indication de défaut
Tension continue maximale : 600 V AC
Tension nominale de varistance : 750 V AC
Niveau de protection : <= 3 kV
Courant nominal de décharge : 15 kA
Résistance aux courts-circuits : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line

produit : DEHN
Type: DG MP WE 600 FM
Référence: 942307
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 + Type 3 / Classe II + Classe III
Tension max. de régime permanent AC (U_C )	600 V (50/60 Hz)
Tension assignée par varistance (U_mov )	750 V
Courant nominal de décharge (8/20 µs) (I_n )	15 kA
Courant max. de décharge (8/20 µs) (I_max )	25 kA
Niveau de protection en tension (U_P )	≤ 3 kV
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 + Type 3 / Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	480 / 830 V (50 / 60 Hz)
Tension max. de régime permanent AC (U_C )	600 V (50/60 Hz)
Tension assignée par varistance (U_mov )	750 V
Courant nominal de décharge (8/20 µs) (I_n )	15 kA
Courant max. de décharge (8/20 µs) (I_max )	25 kA
Choc combiné [L-N] (U_OC )	20 kV
Courant nominal avec câblage en V (I_L )	40 A
Niveau de protection en tension (U_P )	≤ 3 kV
Niveau de protection en tension avec 5 kA (U_P )	≤ 2,5 kV
Temps de réponse (t_A )	≤ 25 ns
Protection maximale contre les surintensités côté réseau avec câblage en V	40 A gG
Protection maximale contre les surintensités côté réseau avec câblage de dérivation (double connexion 2 x 10 mm²)	100 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	900 V/5 s – résistance
Caractéristique de la surtension temporaire (U_T)	915 V/120 min – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²brins rigides1,5 mm²brins rigides
Section de raccordement (min.)	6 mm²brins souples
Section de raccordement (max.)	10 mm²brins rigides/souples
Section de raccordement (min.)	1,5 mm²
Section de raccordement (max.) avec manchon de bout	6 mm²
Section de raccordement (max.) avec manchon de bout, sans col	10 mm²
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	3 modules, DIN 43880
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Le produit 942307 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 942307 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952313 DG M TNC 150

GTIN 4013364123939, Clients tariffs no (UE): 85363030, Poids brut: 319.70 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG M TNC 150
Référence: 952313
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	150 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	15 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 0,7 kV
Protection max. contre les surintensités	125 A gG
Certifications	KEMA, UL

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	120 / 240 V (50 / 60 Hz)
Tension max. de régime permanent AC (U_C )	150 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	15 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 0,7 kV
Niveau de protection en tension avec 5 kA (U_P )	≤ 0,55 kV
Temps de réponse (t_A )	≤ 25 ns
Protection max. contre les surintensités	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	50 kA_eff
Caractéristique de la surtension temporaire (U_T)	175 V/5 s – résistance
Caractéristique de la surtension temporaire (U_T)	230 V/120 min – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	3 modules, DIN 43880
Certifications	KEMA, UL

Le produit 952313 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952313 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952300 DG M TNC 275

GTIN 4013364108431, Clients tariffs no (UE): 85363030, Poids brut: 355.40 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

produit : DEHN
Type: DG M TNC 275
Référence: 952300
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	125 A gG
Certifications	KEMA, VDE, UL


SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Niveau de protection en tension avec 5 kA (U_P )	≤ 1 kV
Temps de réponse (t_A )	≤ 25 ns
Protection max. contre les surintensités	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	50 kA_eff
Caractéristique de la surtension temporaire (U_T)	335 V/5 s – résistance
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	3 modules, DIN 43880
Certifications	KEMA, VDE, UL
Utilisation de parafoudre à 16,7 Hz – Systèmes d’alimentation des lignes électriques ferroviaires
– Tension d’essai AC (U_C )	275 V
– Tension nominale AC (U_N )	230 / 400 V
– Fréquence nominale AC (f_N )	16,7 Hz

Le produit 952300 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952300 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952314 DG M TNC 385

GTIN 4013364124028, Clients tariffs no (UE): 85363030, Poids brut: 362.50 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG M TNC 385
Référence: 952314
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	385 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 1,75 kV
Protection max. contre les surintensités	125 A gG
Certifications	KEMA, UL

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	385 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 1,75 kV
Niveau de protection en tension avec 5 kA (U_P )	≤ 1,35 kV
Temps de réponse (t_A )	≤ 25 ns
Protection max. contre les surintensités	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	335 V/5 s – résistance
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	3 modules, DIN 43880
Certifications	KEMA, UL

Le produit 952314 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952314 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952303 DG M TNC 440

GTIN 4013364120709, Clients tariffs no (UE): 85363030, Poids brut: 376.30 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG M TNC 440
Référence: 952303
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	440 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 2 kV
Protection max. contre les surintensités	125 A gG
Certifications	KEMA, UL

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	400/690 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	440 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 2 kV
Niveau de protection en tension avec 5 kA (U_P )	≤ 1,7 kV
Temps de réponse (t_A )	≤ 25 ns
Protection max. contre les surintensités	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	580 V/5 s – résistance
Caractéristique de la surtension temporaire (U_T)	765 V/120 min – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	3 modules, DIN 43880
Certifications	KEMA, UL

Le produit 952303 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952303 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952318 DG M TNC 150 FM

GTIN 4013364124011, Clients tariffs no (UE): 85363030, Poids brut: 326.80 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG M TNC 150 FM
Référence: 952318
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	150 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	15 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 0,7 kV
Protection max. contre les surintensités	125 A gG
Certifications	KEMA, UL
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	120/240 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	150 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	15 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 0,7 kV
Niveau de protection en tension avec 5 kA (U_P )	≤ 0,55 kV
Temps de réponse (t_A )	≤ 25 ns
Protection max. contre les surintensités	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	50 kA_eff
Caractéristique de la surtension temporaire (U_T)	175 V/5 s – résistance
Caractéristique de la surtension temporaire (U_T)	230 V/120 min – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	3 modules, DIN 43880
Certifications	KEMA, UL
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Le produit 952318 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952318 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952305 DG M TNC 275 FM

GTIN 4013364108448, Clients tariffs no (UE): 85363030, Poids brut: 348.80 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

produit : DEHN
Type: DG M TNC 275 FM
Référence: 952305
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	125 A gG
Certifications	KEMA, VDE, UL
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Niveau de protection en tension avec 5 kA (U_P )	≤ 1 kV
Temps de réponse (t_A )	≤ 25 ns
Protection max. contre les surintensités	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	50 kA_eff
Caractéristique de la surtension temporaire (U_T)	335 V/5 s – résistance
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	3 modules, DIN 43880
Certifications	KEMA, VDE, UL
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Le produit 952305 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952305 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952319 DG M TNC 385 FM

GTIN 4013364124035, Clients tariffs no (UE): 85363030, Poids brut: 370.70 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG M TNC 385 FM
Référence: 952319
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	385 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 1,75 kV
Protection max. contre les surintensités	125 A gG
Certifications	KEMA, UL
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	385 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 1,75 kV
Niveau de protection en tension avec 5 kA (U_P )	≤ 1,35 kV
Temps de réponse (t_A )	≤ 25 ns
Protection max. contre les surintensités	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	335 V/5 s – résistance
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	3 modules, DIN 43880
Certifications	KEMA, UL
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Le produit 952319 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952319 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952308 DG M TNC 440 FM

GTIN 4013364120716, Clients tariffs no (UE): 85363030, Poids brut: 383.20 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG M TNC 440 FM
Référence: 952308
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	440 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 2 kV
Protection max. contre les surintensités	125 A gG
Certifications	KEMA, UL
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	400/690 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	440 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 2 kV
Niveau de protection en tension avec 5 kA (U_P )	≤ 1,7 kV
Temps de réponse (t_A )	≤ 25 ns
Protection max. contre les surintensités	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	580 V/5 s – résistance
Caractéristique de la surtension temporaire (U_T)	765 V/120 min – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	3 modules, DIN 43880
Certifications	KEMA, UL
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Le produit 952308 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952308 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952403 DG M TNS 150

GTIN 4013364128569, Clients tariffs no (UE): 85363030, Poids brut: 443.20 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG M TNS 150
Référence: 952403
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	150 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	15 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Protection max. contre les surintensités	125 A gG
Certifications	KEMA, UL

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	120/240 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	150 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	15 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Niveau de protection [L-PE]/[N-PE] à 5 kA (U_P )	≤ 0,55 / ≤ 0,55 kV
Temps de réponse (t_A )	≤ 25 ns
Protection max. contre les surintensités	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	50 kA_eff
Caractéristique de la surtension temporaire (U_T)	175 V/5 s – résistance
Caractéristique de la surtension temporaire (U_T)	230 V/120 min – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA, UL

Le produit 952403 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952403 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952400 DG M TNS 275

GTIN 4013364108455, Clients tariffs no (UE): 85363030, Poids brut: 444.00 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

produit : DEHN
Type: DG M TNS 275
Référence: 952400
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection max. contre les surintensités	125 A gG
Certifications	KEMA, VDE, UL


SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Niveau de protection [L-PE]/[N-PE] à 5 kA (U_P )	≤ 1 / ≤ 1 kV
Temps de réponse (t_A )	≤ 25 ns
Protection max. contre les surintensités	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	50 kA_eff
Caractéristique de la surtension temporaire (U_T)	335 V/5 s – résistance
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA, VDE, UL
Utilisation de parafoudre à 16,7 Hz – Systèmes d’alimentation des lignes électriques ferroviaires
– Tension d’essai AC (U_C )	275 V
– Tension nominale AC (U_N )	230 / 400 V
– Fréquence nominale AC (f_N )	16,7 Hz

Le produit 952400 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952400 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952404 DG M TNS 385

GTIN 4013364128545, Clients tariffs no (UE): 85363030, Poids brut: 499.50 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG M TNS 385
Référence: 952404
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	385 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-PE]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,75 kV
Protection max. contre les surintensités	125 A gG
Certifications	KEMA, UL

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	385 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-PE]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,75 kV
Niveau de protection [L-PE]/[N-PE] à 5 kA (U_P )	≤ 1,35 / ≤ 1,35 kV
Temps de réponse (t_A )	≤ 25 ns
Protection max. contre les surintensités	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	335 V/5 s – résistance
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA, UL

Le produit 952404 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952404 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952408 DG M TNS 150 FM

GTIN 4013364128576, Clients tariffs no (UE): 85363030, Poids brut: 451.60 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG M TNS 150 FM
Référence: 952408
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	150 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	15 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Protection max. contre les surintensités	125 A gG
Certifications	KEMA, UL
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	120/240 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	150 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	15 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Niveau de protection [L-PE]/[N-PE] à 5 kA (U_P )	≤ 0,55 / ≤ 0,55 kV
Temps de réponse (t_A )	≤ 25 ns
Protection max. contre les surintensités	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	50 kA_eff
Caractéristique de la surtension temporaire (U_T)	175 V/5 s – résistance
Caractéristique de la surtension temporaire (U_T)	230 V/120 min – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA, UL
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Le produit 952408 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952408 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952405 DG M TNS 275 FM

GTIN 4013364108462, Clients tariffs no (UE): 85363030, Poids brut: 479.00 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

produit : DEHN
Type: DG M TNS 275 FM
Référence: 952405
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection max. contre les surintensités	125 A gG
Certifications	KEMA, VDE, UL
Contacts de télésignalisation/Type de contact	Inverseur


SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Niveau de protection [L-PE]/[N-PE] à 5 kA (U_P )	≤ 1 / ≤ 1 kV
Temps de réponse (t_A )	≤ 25 ns
Protection max. contre les surintensités	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	50 kA_eff
Caractéristique de la surtension temporaire (U_T)	335 V/5 s – résistance
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA, VDE, UL
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Utilisation de parafoudre à 16,7 Hz – Systèmes d’alimentation des lignes électriques ferroviaires
– Tension d’essai AC (U_C )	275 V
– Tension nominale AC (U_N )	230 / 400 V
– Fréquence nominale AC (f_N )	16,7 Hz

Le produit 952405 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952405 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952409 DG M TNS 385 FM

GTIN 4013364128552, Clients tariffs no (UE): 85363030, Poids brut: 508.40 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG M TNS 385 FM
Référence: 952409
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	385 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-PE]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,75 kV
Protection max. contre les surintensités	125 A gG
Certifications	KEMA, UL
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	385 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-PE]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,75 kV
Niveau de protection [L-PE]/[N-PE] à 5 kA (U_P )	≤ 1,35 / ≤ 1,35 kV
Temps de réponse (t_A )	≤ 25 ns
Protection max. contre les surintensités	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	335 V/5 s – résistance
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA, UL
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Le produit 952409 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952409 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952381 DG M H TT 275

GTIN 4013364318144, Clients tariffs no (UE): 85363030, Poids brut: 435.03 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG M H TT 275
Référence: 952381
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC [L-N] (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	20 kA
Courant nominal de décharge (8/20 µs) [N-PE] (I_n )	80 kA
Courant max. de décharge (8/20 µs) [L-NE] (I_max )	40 kA
Courant max. de décharge (8/20 µs) [N-PE] (I_max )	120 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection max. contre les surintensités	125 A gG
Certifications	KEMA

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	275 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	20 kA
Courant nominal de décharge (8/20 µs) [N-PE] (I_n )	80 kA
Courant max. de décharge (8/20 µs) [L-NE] (I_max )	40 kA
Courant max. de décharge (8/20 µs) [N-PE] (I_max )	120 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Niveau de protection [L-N]/[N-PE] à 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	50 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	40 kA

Le produit 952381 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952381 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952385 DG M H TT 275 FM

GTIN 4013364318137, Clients tariffs no (UE): 85363030, Poids brut: 441.30 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG M H TT 275 FM
Référence: 952385
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC [L-N] (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	20 kA
Courant nominal de décharge (8/20 µs) [N-PE] (I_n )	80 kA
Courant max. de décharge (8/20 µs) [L-NE] (I_max )	40 kA
Courant max. de décharge (8/20 µs) [N-PE] (I_max )	120 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection max. contre les surintensités	125 A gG
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	275 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	20 kA
Courant nominal de décharge (8/20 µs) [N-PE] (I_n )	80 kA
Courant max. de décharge (8/20 µs) [L-NE] (I_max )	40 kA
Courant max. de décharge (8/20 µs) [N-PE] (I_max )	120 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Niveau de protection [L-N]/[N-PE] à 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	50 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	40 kA

Le produit 952385 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952385 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952323 DG M TT 150

GTIN 4013364133235, Clients tariffs no (UE): 85363030, Poids brut: 406.90 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG M TT 150
Référence: 952323
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC [L-N] (U_C )	150 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	15 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 0,7 / ≤ 1,5 kV
Protection max. contre les surintensités	125 A gG

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	120/240 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	150 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	15 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 0,7 / ≤ 1,5 kV
Niveau de protection [L-N]/[N-PE] à 5 kA (U_P )	≤ 0,55 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	50 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	175 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	230 V/120 min – défaillance sécurisée
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Caractéristiques techniques supplémentaires :	---------------------------------
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	12 kA
Niveau de protection [L-PE] (U_P )	1,5 kV

Le produit 952323 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952323 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952310 DG M TT 275

GTIN 4013364108479, Clients tariffs no (UE): 85363030, Poids brut: 435.03 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

produit : DEHN
Type: DG M TT 275
Référence: 952310
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC [L-N] (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection max. contre les surintensités	125 A gG
Certifications	KEMA, VDE, UL

Utilisation de parafoudre à 16,7 Hz – Systèmes d’alimentation des lignes électriques ferroviaires
– Tension d’essai AC (U_C )	275 V
– Tension nominale AC (U_N )	230 / 400 V
– Fréquence nominale AC (f_N )	16,7 Hz

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	275 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Niveau de protection [L-N]/[N-PE] à 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	50 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA, VDE, UL
Caractéristiques techniques supplémentaires :	---------------------------------
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	12 kA
Niveau de protection [L-PE] (U_P )	1,5 kV

Le produit 952310 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952310 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952320 DG M TT 320

GTIN 4013364126794, Clients tariffs no (UE): 85363030, Poids brut: 442.08 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG M TT 320
Référence: 952320
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC [L-N] (U_C )	320 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection max. contre les surintensités	125 A gG
Certifications	KEMA

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	320 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Niveau de protection [L-N]/[N-PE] à 5 kA (U_P )	≤ 1,2 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA
Caractéristiques techniques supplémentaires :	---------------------------------
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	12 kA
Niveau de protection [L-PE] (U_P )	1,75 kV

Le produit 952320 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952320 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952311 DG M TT 385

GTIN 4013364119390, Clients tariffs no (UE): 85363030, Poids brut: 458.20 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG M TT 385
Référence: 952311
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC [L-N] (U_C )	385 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Protection max. contre les surintensités	125 A gG
Certifications	KEMA, UL

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	385 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Niveau de protection [L-N]/[N-PE] à 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA, UL
Caractéristiques techniques supplémentaires :	---------------------------------
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	12 kA
Niveau de protection [L-PE] (U_P )	2,0 kV

Le produit 952311 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952311 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952328 DG M TT 150 FM

GTIN 4013364133242, Clients tariffs no (UE): 85363030, Poids brut: 416.40 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG M TT 150 FM
Référence: 952328
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC [L-N] (U_C )	150 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	15 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 0,7 / ≤ 1,5 kV
Protection max. contre les surintensités	125 A gG
Certifications	UL
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	120/240 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	150 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	15 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 0,7 / ≤ 1,5 kV
Niveau de protection [L-N]/[N-PE] à 5 kA (U_P )	≤ 0,55 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	50 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	175 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	230 V/120 min – défaillance sécurisée
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	UL
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	---------------------------------
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	12 kA
Niveau de protection [L-PE] (U_P )	1,5 kV

Le produit 952328 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952328 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952315 DG M TT 275 FM

GTIN 4013364108486, Clients tariffs no (UE): 85363030, Poids brut: 441.30 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

produit : DEHN
Type: DG M TT 275 FM
Référence: 952315
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC [L-N] (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection max. contre les surintensités	125 A gG
Certifications	KEMA, VDE, UL
Contacts de télésignalisation/Type de contact	Inverseur


SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	275 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Niveau de protection [L-N]/[N-PE] à 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	50 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA, VDE, UL
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	---------------------------------
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	12 kA
Niveau de protection [L-PE] (U_P )	1,5 kV
Utilisation de parafoudre à 16,7 Hz – Systèmes d’alimentation des lignes électriques ferroviaires
– Tension d’essai AC (U_C )	275 V
– Tension nominale AC (U_N )	230 / 400 V
– Fréquence nominale AC (f_N )	16,7 Hz

Le produit 952315 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952315 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952325 DG M TT 320 FM

GTIN 4013364126800, Clients tariffs no (UE): 85363030, Poids brut: 450.80 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG M TT 320 FM
Référence: 952325
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC [L-N] (U_C )	320 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection max. contre les surintensités	125 A gG
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	320 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Niveau de protection [L-N]/[N-PE] à 5 kA (U_P )	≤ 1,2 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	---------------------------------
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	12 kA
Niveau de protection [L-PE] (U_P )	1,75 kV

Le produit 952325 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952325 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952316 DG M TT 385 FM

GTIN 4013364119406, Clients tariffs no (UE): 85363030, Poids brut: 462.10 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG M TT 385 FM
Référence: 952316
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC [L-N] (U_C )	385 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Protection max. contre les surintensités	125 A gG
Certifications	KEMA, UL
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	385 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Niveau de protection [L-N]/[N-PE] à 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA, UL
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	---------------------------------
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	12 kA
Niveau de protection [L-PE] (U_P )	2,0 kV

Le produit 952316 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952316 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952332 DG M TT 385/305 FM

GTIN 4013364469945, Clients tariffs no (UE): 85363030, Poids brut: 464.30 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

Parafoudre DEHNguard M TT 385/305 FM
Parafoudre quadripolaire, modulaire, enfichable
pour le câblage de dérivation et le câblage en série adapté aux systèmes TT et TN-S, largeur de 4 modules standard avec contact de télésignalisation

Parafoudre type 2 selon EN 61643-11
Indication de défaut
Tension continue maximale : 385 V AC
Niveau de protection : <= 1,75 kV
Courant nominal de décharge : 20 kA
Résistance aux courts-circuits : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line

produit : DEHN
Type: DG M TT 385/305 FM
Référence: 952332
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC [L-N] (U_C )	385 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Protection max. contre les surintensités	125 A gG
Certifications	UL
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	385 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	305 V (50 / 60 Hz)
Tension UL	277 / 480 V
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Niveau de protection [L-N]/[N-PE] à 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	UL
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	---------------------------------
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	12 kA
Niveau de protection [L-PE] (U_P )	2,0 kV

Le produit 952332 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952332 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952201 DG M TN 150

GTIN 4013364123915, Clients tariffs no (UE): 85363030, Poids brut: 227.20 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG M TN 150
Référence: 952201
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	150 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	15 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Protection max. contre les surintensités	125 A gG
Certifications	KEMA, UL

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	120 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	150 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	15 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Niveau de protection [L-PE]/[N-PE] à 5 kA (U_P )	≤ 0,55 / ≤ 0,55 kV
Temps de réponse (t_A )	≤ 25 ns
Protection max. contre les surintensités	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	50 kA_eff
Caractéristique de la surtension temporaire (U_T)	175 V/5 s – résistance
Caractéristique de la surtension temporaire (U_T)	230 V/120 min – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	KEMA, UL

Le produit 952201 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952201 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952200 DG M TN 275

GTIN 4013364108394, Clients tariffs no (UE): 85363030, Poids brut: 244.60 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

produit : DEHN
Type: DG M TN 275
Référence: 952200
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection max. contre les surintensités	125 A gG
Certifications	KEMA, VDE, UL, ATEX, IECEx


SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Niveau de protection [L-PE]/[N-PE] à 5 kA (U_P )	≤ 1 / ≤ 1 kV
Temps de réponse (t_A )	≤ 25 ns
Protection max. contre les surintensités	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	50 kA_eff
Caractéristique de la surtension temporaire (U_T)	335 V/5 s – résistance
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	KEMA, VDE, UL, ATEX, IECEx
Certifications ATEX	TÜV 22 ATEX 8929 X : II 3 G Ex ec IIC T4 Gc
Certifications CEIEx	IECEx TUR 22.0079X : Ex ec IIC T4 Gc
Utilisation de parafoudre à 16,7 Hz – Systèmes d’alimentation des lignes électriques ferroviaires
– Tension d’essai AC (U_C )	275 V
– Tension nominale AC (U_N )	230 V
– Fréquence nominale AC (f_N )	16,7 Hz

Le produit 952200 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952200 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952206 DG M TN 150 FM

GTIN 4013364123922, Clients tariffs no (UE): 85363030, Poids brut: 233.10 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG M TN 150 FM
Référence: 952206
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	150 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	15 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Protection max. contre les surintensités	125 A gG
Certifications	KEMA, UL
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	120 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	150 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	15 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Niveau de protection [L-PE]/[N-PE] à 5 kA (U_P )	≤ 0,55 / ≤ 0,55 kV
Temps de réponse (t_A )	≤ 25 ns
Protection max. contre les surintensités	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	50 kA_eff
Caractéristique de la surtension temporaire (U_T)	175 V/5 s – résistance
Caractéristique de la surtension temporaire (U_T)	230 V/120 min – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	KEMA, UL
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Le produit 952206 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952206 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952205 DG M TN 275 FM

GTIN 4013364108400, Clients tariffs no (UE): 85363030, Poids brut: 247.70 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

produit : DEHN
Type: DG M TN 275 FM
Référence: 952205
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection max. contre les surintensités	125 A gG
Certifications	KEMA, VDE, UL, ATEX, IECEx
Contacts de télésignalisation/Type de contact	Inverseur


SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Niveau de protection [L-PE]/[N-PE] à 5 kA (U_P )	≤ 1 / ≤ 1 kV
Temps de réponse (t_A )	≤ 25 ns
Protection max. contre les surintensités	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	50 kA_eff
Caractéristique de la surtension temporaire (U_T)	335 V/5 s – résistance
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	KEMA, VDE, UL, ATEX, IECEx
Certifications ATEX	TÜV 22 ATEX 8929 X : II 3 G Ex ec IIC T4 Gc
Certifications CEIEx	IECEx TUR 22.0079X : Ex ec IIC T4 Gc
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Utilisation de parafoudre à 16,7 Hz – Systèmes d’alimentation des lignes électriques ferroviaires
– Tension d’essai AC (U_C )	275 V
– Tension nominale AC (U_N )	230 V
– Fréquence nominale AC (f_N )	16,7 Hz

Le produit 952205 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952205 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952181 DG M H TT 2P 275

GTIN 4013364318175, Clients tariffs no (UE): 85363030, Poids brut: 244.10 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG M H TT 2P 275
Référence: 952181
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC [L-N] (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	20 kA
Courant nominal de décharge (8/20 µs) [N-PE] (I_n )	80 kA
Courant max. de décharge (8/20 µs) [L-NE] (I_max )	40 kA
Courant max. de décharge (8/20 µs) [N-PE] (I_max )	120 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection max. contre les surintensités	125 A gG
Certifications	KEMA

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	275 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	20 kA
Courant nominal de décharge (8/20 µs) [N-PE] (I_n )	80 kA
Courant max. de décharge (8/20 µs) [L-NE] (I_max )	40 kA
Courant max. de décharge (8/20 µs) [N-PE] (I_max )	120 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Niveau de protection [L-N]/[N-PE] à 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	50 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	KEMA
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	40 kA

Le produit 952181 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952181 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952185 DG M H TT 2P 275 FM

GTIN 4013364318151, Clients tariffs no (UE): 85363030, Poids brut: 244.10 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG M H TT 2P 275 FM
Référence: 952185
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC [L-N] (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	20 kA
Courant nominal de décharge (8/20 µs) [N-PE] (I_n )	80 kA
Courant max. de décharge (8/20 µs) [L-NE] (I_max )	40 kA
Courant max. de décharge (8/20 µs) [N-PE] (I_max )	120 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection max. contre les surintensités	125 A gG
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	275 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	20 kA
Courant nominal de décharge (8/20 µs) [N-PE] (I_n )	80 kA
Courant max. de décharge (8/20 µs) [L-NE] (I_max )	40 kA
Courant max. de décharge (8/20 µs) [N-PE] (I_max )	120 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Niveau de protection [L-N]/[N-PE] à 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	50 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	40 kA

Le produit 952185 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952185 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952110 DG M TT 2P 275

GTIN 4013364108417, Clients tariffs no (UE): 85363030, Poids brut: 258.00 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG M TT 2P 275
Référence: 952110
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC [L-N] (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection max. contre les surintensités	125 A gG
Certifications	KEMA, VDE, UL, ATEX, IECEx


SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	275 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Niveau de protection [L-N]/[N-PE] à 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	50 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	KEMA, VDE, UL, ATEX, IECEx
Certifications ATEX	TÜV 22 ATEX 8929 X : II 3 G Ex ec IIC T4 Gc
Certifications CEIEx	IECEx TUR 22.0079X : Ex ec IIC T4 Gc
Caractéristiques techniques supplémentaires :	---------------------------------
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	12 kA
Niveau de protection [L-PE] (U_P )	1,5 kV
Utilisation de parafoudre à 16,7 Hz – Systèmes d’alimentation des lignes électriques ferroviaires
– Tension d’essai AC (U_C )	275 V
– Tension nominale AC (U_N )	230 V
– Fréquence nominale AC (f_N )	16,7 Hz

Le produit 952110 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952110 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952130 DG M TT 2P 320

GTIN 4013364128521, Clients tariffs no (UE): 85363030, Poids brut: 263.20 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG M TT 2P 320
Référence: 952130
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC [L-N] (U_C )	320 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection max. contre les surintensités	125 A gG
Certifications	KEMA

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	320 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Niveau de protection [L-N]/[N-PE] à 5 kA (U_P )	≤ 1,2 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	KEMA
Caractéristiques techniques supplémentaires :	---------------------------------
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	12 kA
Niveau de protection [L-PE] (U_P )	1,75 kV

Le produit 952130 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952130 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952111 DG M TT 2P 385

GTIN 4013364119420, Clients tariffs no (UE): 85363030, Poids brut: 248.30 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG M TT 2P 385
Référence: 952111
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC [L-N] (U_C )	385 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Protection max. contre les surintensités	125 A gG
Certifications	KEMA

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	385 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Niveau de protection [L-N]/[N-PE] à 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	KEMA
Caractéristiques techniques supplémentaires :	---------------------------------
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	12 kA
Niveau de protection [L-PE] (U_P )	2,0 kV

Le produit 952111 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952111 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952115 DG M TT 2P 275 FM

GTIN 4013364108424, Clients tariffs no (UE): 85363030, Poids brut: 244.10 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

produit : DEHN
Type: DG M TT 2P 275 FM
Référence: 952115
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC [L-N] (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection max. contre les surintensités	125 A gG
Certifications	KEMA, VDE, UL, ATEX, IECEx
Contacts de télésignalisation/Type de contact	Inverseur


SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	275 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Niveau de protection [L-N]/[N-PE] à 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	50 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	KEMA, VDE, UL, ATEX, IECEx
Certifications ATEX	TÜV 22 ATEX 8929 X : II 3 G Ex ec IIC T4 Gc
Certifications CEIEx	IECEx TUR 22.0079X : Ex ec IIC T4 Gc
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	---------------------------------
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	12 kA
Niveau de protection [L-PE] (U_P )	1,5 kV
Utilisation de parafoudre à 16,7 Hz – Systèmes d’alimentation des lignes électriques ferroviaires
– Tension d’essai AC (U_C )	275 V
– Tension nominale AC (U_N )	230 V
– Fréquence nominale AC (f_N )	16,7 Hz

Le produit 952115 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952115 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952135 DG M TT 2P 320 FM

GTIN 4013364128538, Clients tariffs no (UE): 85363030, Poids brut: 269.20 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG M TT 2P 320 FM
Référence: 952135
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC [L-N] (U_C )	320 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection max. contre les surintensités	125 A gG
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	320 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Niveau de protection [L-N]/[N-PE] à 5 kA (U_P )	≤ 1,2 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	---------------------------------
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	12 kA
Niveau de protection [L-PE] (U_P )	1,75 kV

Le produit 952135 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952135 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952116 DG M TT 2P 385 FM

GTIN 4013364119413, Clients tariffs no (UE): 85363030, Poids brut: 251.70 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG M TT 2P 385 FM
Référence: 952116
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC [L-N] (U_C )	385 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Protection max. contre les surintensités	125 A gG
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC [L-N] (U_C )	385 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Niveau de protection [L-N]/[N-PE] à 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	125 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	---------------------------------
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	12 kA
Niveau de protection [L-PE] (U_P )	2,0 kV

Le produit 952116 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952116 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952302 DG M WE 600

GTIN 4013364113305, Clients tariffs no (UE): 85363030, Poids brut: 406.60 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG M WE 600
Référence: 952302
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	600 V (50/60 Hz)
Tension assignée par varistance (U_mov )	750 V
Courant nominal de décharge (8/20 µs) (I_n )	15 kA
Courant max. de décharge (8/20 µs) (I_max )	25 kA
Niveau de protection en tension (U_P )	≤ 3 kV
Protection max. contre les surintensités	100 A gG
Certifications	KEMA, UL

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	480 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	600 V (50/60 Hz)
Tension assignée par varistance (U_mov )	750 V
Courant nominal de décharge (8/20 µs) (I_n )	15 kA
Courant max. de décharge (8/20 µs) (I_max )	25 kA
Niveau de protection en tension (U_P )	≤ 3 kV
Niveau de protection en tension avec 5 kA (U_P )	≤ 2,5 kV
Temps de réponse (t_A )	≤ 25 ns
Protection max. contre les surintensités	100 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	900 V/5 s – résistance
Caractéristique de la surtension temporaire (U_T)	915 V/120 min – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	3 modules, DIN 43880
Certifications	KEMA, UL

Le produit 952302 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952302 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952307 DG M WE 600 FM

GTIN 4013364113312, Clients tariffs no (UE): 85363030, Poids brut: 409.50 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

fichiers CAO

produit : DEHN
Type: DG M WE 600 FM
Référence: 952307
ou équivalent

Certificats

Caractéristiques techniques

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	600 V (50/60 Hz)
Tension assignée par varistance (U_mov )	750 V
Courant nominal de décharge (8/20 µs) (I_n )	15 kA
Courant max. de décharge (8/20 µs) (I_max )	25 kA
Niveau de protection en tension (U_P )	≤ 3 kV
Protection max. contre les surintensités	100 A gG
Certifications	KEMA, UL
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	480 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	600 V (50/60 Hz)
Tension assignée par varistance (U_mov )	750 V
Courant nominal de décharge (8/20 µs) (I_n )	15 kA
Courant max. de décharge (8/20 µs) (I_max )	25 kA
Niveau de protection en tension (U_P )	≤ 3 kV
Niveau de protection en tension avec 5 kA (U_P )	≤ 2,5 kV
Temps de réponse (t_A )	≤ 25 ns
Protection max. contre les surintensités	100 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	900 V/5 s – résistance
Caractéristique de la surtension temporaire (U_T)	915 V/120 min – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	3 modules, DIN 43880
Certifications	KEMA, UL
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Le produit 952307 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952307 a été ajouté au panier.

Aller à la boutique en ligne

DEHNguard

Détails

DEHNguard MP TNC ...

Référence de la pièce 942300 DG MP TNC 275

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 942300 a été ajouté au bloc-notes

Le produit 942300 a été ajouté au panier.

DEHNguard MP TNC ... FM

Référence de la pièce 942318 DG MP TNC 150 FM

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 942318 a été ajouté au bloc-notes

Le produit 942318 a été ajouté au panier.

Référence de la pièce 942305 DG MP TNC 275 FM

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 942305 a été ajouté au bloc-notes

Le produit 942305 a été ajouté au panier.

Référence de la pièce 942319 DG MP TNC 385 FM

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 942319 a été ajouté au bloc-notes

Le produit 942319 a été ajouté au panier.

Référence de la pièce 942308 DG MP TNC 440 FM

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 942308 a été ajouté au bloc-notes

Le produit 942308 a été ajouté au panier.

DEHNguard MP TNS ...

Référence de la pièce 942400 DG MP TNS 275

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 942400 a été ajouté au bloc-notes

Le produit 942400 a été ajouté au panier.

DEHNguard MP TNS ... (FM)

Référence de la pièce 942408 DG MP TNS 150 FM

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 942408 a été ajouté au bloc-notes

Le produit 942408 a été ajouté au panier.

Référence de la pièce 942405 DG MP TNS 275 FM

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 942405 a été ajouté au bloc-notes

Le produit 942405 a été ajouté au panier.

Référence de la pièce 942409 DG MP TNS 385 FM

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 942409 a été ajouté au bloc-notes

Le produit 942409 a été ajouté au panier.

DEHNguard MP TT ... (FM)

Référence de la pièce 942310 DG MP TT 275
